Con drones y UAV que se reducen en tamaño, costo y facilidad de uso, por lo que las soluciones anti-drones se mueven desde la periferia a un aspecto clave de los mecanismos de seguridad a baja altitud. Los aeropuertos, las instalaciones vitales, las fronteras y las áreas urbanas tienen una mayor dependencia del uso de sistemas que permiten la detección, el seguimiento y la mitigación de drones deshonestos.
Las conversaciones de la industria a menudo giran en torno al alcance del radar, la resolución de la cámara y los algoritmos AI . Sin embargo, en realidad, el rendimiento del sistema a menudo depende de un aspecto menos obvio, pero no menos importante, de cualquier despliegue; el posicionador de inclinación panorámica.
Obviamente, en cualquier sistema anti-Dron tampoco son equipos de etiqueta, a veces todo les viene mal.

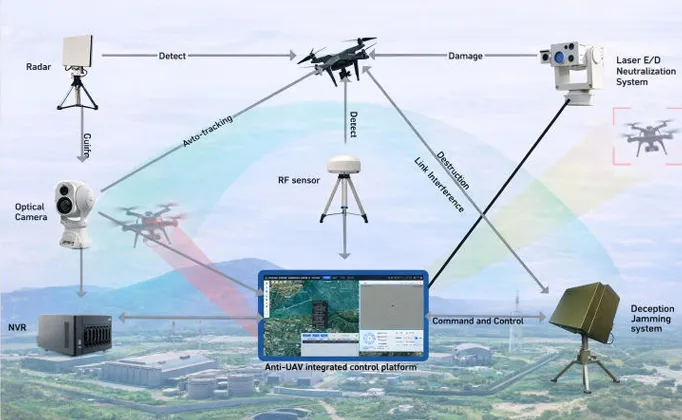

Un sistema anti-drone común consta de tres capas altamente integradas:
Detección
El radar de vigilancia o los sensores de RF (pasivos) detectan objetivos potenciales y objetos en el espacio aéreo.
Identificación y seguimiento
El sensor EO/IR ofrece confirmación visual 'real' y monitoreo sostenido.
Mitigación
El objetivo de The está conectado con sistemas de RF direccionales, bloqueadores u otros efectores.
Entonces, a lo largo de estos niveles, los posicionadores de inclinación panorámica tienen un papel simple pero esencial: llevan el sensor y el efector a la alineación física con el objetivo en el espacio real. Mistargot y incluso los mejores sensores se vuelven inservibles.
Las antenas de radar en Mayo, los sistemas anti-drones se instalan en posicionadores de inclinación panorámica para el escaneo del sector o el seguimiento de objetivos. Los errores de señalamiento geometrical se asignan directamente al rendimiento del radar:
Probabilidad de detección reducida
Seguimiento inestable
Aumento de falsas alarmas
Para el rayo de lápiz o el radar de seguimiento, la precisión mecánica es una continuidad del rendimiento del radar.
Los sensores EO/IR requieren un control constante y repetible sobre la línea de visión para rastrear UAV pequeños y rápidos. Cuando las distancias y los objetivos se vuelven de gran alcance, incluso off por una décima de grado puede causar la pérdida de su objetivo. Los problemas clásicos como La vibración, el descuido o la mala repetición tienden a confundirse con errores de software, cuando el problema radica en la estabilidad mecánica.

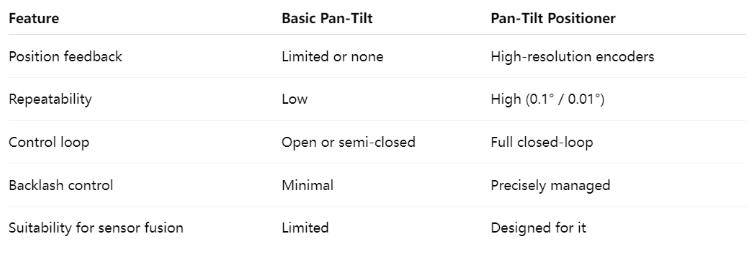

No todas las inclinación panorámica son apropiadas para sistemas anti-drones ". Una" unidad de inclinación panorámica " (PTU) no es lo mismo que un mecanismo de inclinación panorámica estándar:
Los sistemas anti-drones se basan en datos angular precisos para la fusión de sensores, transferencia de Radar A EO/IR y seguimiento automatizado. Claramente, tales requisitos solo se pueden cumplir con posicionadores que tienen retroalimentación y repetibilidad altamente precisas.
Los drones no se acercan desde direcciones predecibles y, por lo general, se requieren sistemas anti-drones para operar:
24/7
En todas las condiciones climáticas
Sin intervención manual
Obtenga más información Los estrechos rangos de rotación provocan puntos ciegos, reubicación de e interrumpen el seguimiento. El seguimiento constante pero suave se facilita como resultado de la rotación continua de azimut y es especialmente importante durante la adquisición de objetivos de alta velocidad.
Para permitir la rotación ininterrumpida, el posicionador de inclinación panorámica debe transmitir de manera confiable:
Potencia
Señales de control y datos
Señales RF
Esto se logra a través de anillos colectores integrados y juntas rotativas de RF: componentes críticos para la confiabilidad del sistema a largo plazo.
Foto Si bien este es un buen sensor, la mayoría de los nuevos sistemas anti-drone utilizan más de un tipo de sensor. Una configuración típica puede incluir:
Antenas de radar
Cámaras EO
Imágenes térmicas
Antenas RF
Hay una alta demanda en el posicionador de inclinación panorámica mediante el montaje de múltiples sensores en la misma plataforma que requieren una gran capacidad de carga útil, una buena rigidez estructural y un centro de gravedad preciso (CoG) asignación. La deflexión mecánica o movimiento perjudica la precisión del señalamiento y, por lo tanto, la eficiencia general del sistema.
Los sistemas anti-drones no son misiones únicas, sino instalaciones permanentes diseñadas para funcionar durante años. La precisión en el diseño de PT positioner es primordial, particularmente cuando:
Cargas de viento
Variaciones de temperatura
Movimiento continuo
Exposición ambiental
Como resultado, "el diseño mecánico, la calidad del rodamiento, la resolución del codificador y la estabilidad del bucle de control son tan importantes como los detalles del sensor".
Al elegir un posicionador pan-tilt para el uso anti-Dron, los integradores deben tratarlo como cualquier otro componente del sistema y evaluarlo en función de:
Señalando precisión y repetibilidad
Mínima reacción y vibración
Capacidad de rotación continua
Carga útil para configuraciones del sistema multi-sensor
Transferencia consistente de potencia, datos y señales RF
Protección al aire libre (generaly IP65/IP66 o alta)
Considerar el posicionador pan-tilt como un dispositivo de montaje básico es un error grande y costoso.
Los sistemas anti-drones a menudo se definen por sus Sensores y software, pero su rendimiento en el mundo real depende de la precisión con la que se implementen y controlen físicamente esos sensores.
Los posicionadores de inclinación panorámica proporcionan la precisión mecánica, la estabilidad y la continuidad que hacen posible la detección, el seguimiento y la mitigación.
En los sistemas anti-drones, la mecánica de precisión no es un detalle de apoyo.
Son la base sobre la que opera todo el sistema.
