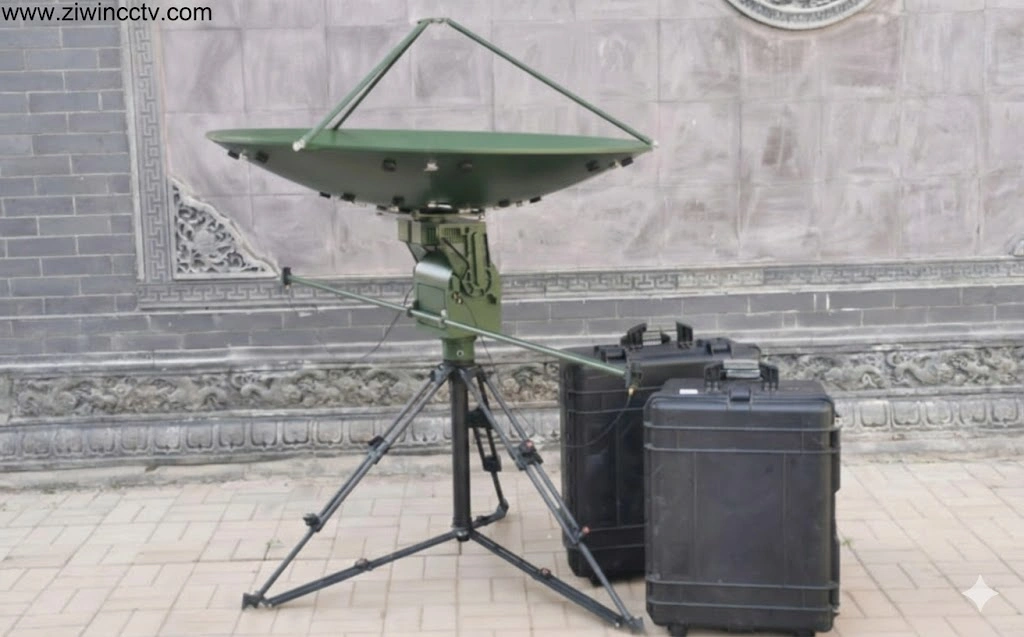

Cómo seleccionar una unidad de inclinación panorámica con alimentación de RF dual para sistemas de antena

Una Guía práctica desde los requisitos del sistema hasta la implementación de ingeniería

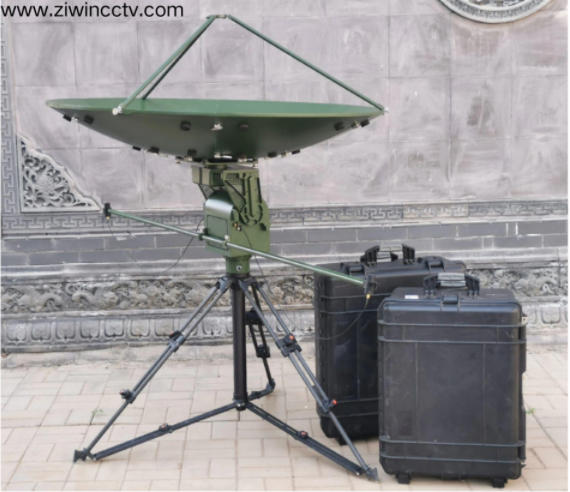

Para los sistemas de radar, comunicación y contra UAS, las antenas se unen con frecuencia a unidades de inclinación PAN (PTU) para proporcionar una cobertura de acimut completa y un señalamiento preciso. Un problema importante, pero a menudo ignorado, en estas aplicaciones es el enrutamiento de señales de RF entre el lado estacionario y la plataforma giratoria. El Requisito de alimentaciones de RF duales junto con los desafíos disponibles al seleccionar una unidad de inclinación panorámica adecuada para acomodarlos tiene un impacto importante en la estabilidad del sistema y la integridad de la señal, así como en la confiabilidad a largo plazo.

Este artículo es  una instrucción sistemática y orientada a la ingeniería para elegir una unidad de inclinación panorámica adecuada con alimentación de RF doble en el sistema de antenas, que detalla los aspectos del rendimiento de RF, el diseño mecánico y los problemas de integración práctica.

Primera pregunta: ¿Su sistema de antena realmente necesita canales de RF duales?

En Comparación con todas las especificaciones de inclinación, es importante comprender la arquitectura del sistema implícita en ellos. En muchos casos,  un par de feedthroughs de RF no son una opción, sino una necesidad. Estos escenarios incluyen:

A. Separar las rutas de señal de transmisión (TX) y recepción (RX)

B. antena principal más Antena de respaldo para redundancia

C. Operación multibanda (por ejemplo, detección de microondas de comunicaciones de baja frecuencia)

D. Vigilancia simultánea y transmisión o interferencia activa

E. Prueba, calibración o mantenimiento en línea sin interrumpir la operación

En este contexto, optar por una mecánica de inclinación panorámica que permita inherentemente una alimentación de RF dual es la respuesta de ingeniería más robusta.

El RENDIMIENTO DE RF viene primero, no solo la capacidad de rotación

Un error a menudo cometido con respecto a la selección de inclinación panorámica es colocar  un peso demasiado alto en el ángulo de rotación y la velocidad, en lugar del rendimiento de RF. Para caracterizar las unidades de inclinación panorámica de doble RF, se deben especificar los siguientes parámetros de RF:

Las calificaciones típicas incluyen:

DC-3 GHz

DC-6 GHz

DC-8GHz

DC-18GHz

La capacidad de frecuencia adicional requiere tolerancias mecánicas significativamente más exigentes, mejores materiales y diseños más complejos de la articulación RF rotary . Una buena regla general es seleccionar un rango que satisfaga las necesidades del sistema pero que no se sobrepase mucho.

Pérdida de inserción y estabilidad durante la rotación

Positivamente, la baja pérdida de inserción no solo mejora la distancia de detección, sino que también beneficia la calidad de la comunicación. Pero es más importante la estabilidad de este perdido  con rotación constante. Algunos de los diseños de gama baja pueden cumplir con los requisitos de RF en las pruebas estáticas, pero las lecturas pueden variar mucho bajo la rotación, lo que no es aceptable para casos de uso real.

Aislamiento de canal (crítico para RF dual)

La RF dual real requiere un alto aislamiento entre los canales y un bajo Acoplamiento de las rutas de transmisión de alta potencia en la ruta de recepción sensible  . Este parámetro es el que separa los verdaderos diseños de doble RF de aquellos con solo "dos cables que comparten una estructura".

La rotación continua de 360 ° debe ser admitida de forma nativa

Si el sistema de antena requiere:

A. Rotación continua ilimitada de 360 °

B.24/7 operación a largo plazo

En ese caso, tendría sentido que desechara aquellas soluciones que se basan en bucles de cable exteriores o cableado con rotación limitada de inmediato. Un cabezal de inclinación de doble RF apropiado contiene:

A. Juntas rotativas de RF montadas en el PTU

B. Dos canales de RF libres for cualquier rotación

C. Aislamiento físico  de señales de RF, potencia y control

Esto es importante para distinguir entre los sistemas de grado de ingeniería y las soluciones temporales de laboratorio.

La precisión mecánica afecta directamente el rendimiento de RF

Es incorrecto tratar el RF y el diseño mecánico  como dos disciplinas separadas. La construcción mecánica de la Unidad Pan-Tilt de doble tipo RF determina los rendimientos limitados por RF.

Los factores mecánicos importantes para see son:

A. Coaxiality y salida radial del> eje principal

B. Micro-vibración durante la rotación

C. Longitud, masa y altura CG de las antenas

D. Carga de viento or  rotación de alta velocidad la rigidez estructural

Cuando esas antenas direccionales se hacen grandes, como 2 m × 0,3 m o incluso 1  m × 1 m, la oscilación mecánica puede inducir cantidades inaceptables de inestabilidad de RF.

Los detalles de las interfaces y la integración son más importantes de lo esperado

Otro requisito en una unidad de inclinación panorámica de doble RF  es que se integre sin problemas con la estructura del sistema. Las consideraciones clave incluyen:

A. Tipos de conectores RF (N, SMA, TNC, etc.)

B. Posición de los conectores que permiten el enrutamiento de cable limpio

C. Conectores especificados por el cliente o cables posible

D. aislamiento interno razonable  de las rutas de RF, potencia y control

Este tipo de detalle puede tener un gran impacto en la facilidad y el éxito de entregar un proyecto: ¿volará sin problemas, sabrá qué esperar y requerirá rediseños no durante la integración?

Redundancia y fiabilidad para sistemas de misión crítica

Por ejemplo, contra la UAS en las aplicaciones, la vigilancia aeroportuaria y la seguridad fronteriza o el monitoreo de los sectores de infraestructura crítica, se espera que las unidades de inclinación permanezcan operativas durante largos períodos de tiempo que pueden alcanzar varios años.

El diseño de doble RF pan-tilt presenta una serie de beneficios importantes:

A. Cambio de canal RF,  tanto primario como secundario

B. Mantenimiento y diagnósticos en línea

C. Tiempo medio más alto entre fallos (MTBF)

D. Riesgo de nivel de sistema reducido

En tales entornos  , la inclusión de doble alimentación de RF no es una adición de costos, sino una disminución del riesgo.

Conclusión: la selección de doble giro de RF es una decisión de ingeniería del sistema

Seleccionar una unidad de inclinación panorámica con alimentaciones de RF duales no es simplemente una cuestión de elegir hardware. Es unDecisión de ingeniería a nivel de sistemaQue refleja:

A. Comprensión de la arquitectura general de RF

B. Examen de la operación y el mantenimiento a largo plazo

C. Énfasis en la fiabilidad en lugar de las especificaciones aisladas

Una Unidad de inclinación de doble RF bien diseñada logra el equilibrio adecuado entre el rendimiento de RF, la estabilidad mecánica y la preparación para la integración, lo que garantiza que el sistema de antena funcione de manera confiable durante su vida útil operativa.
