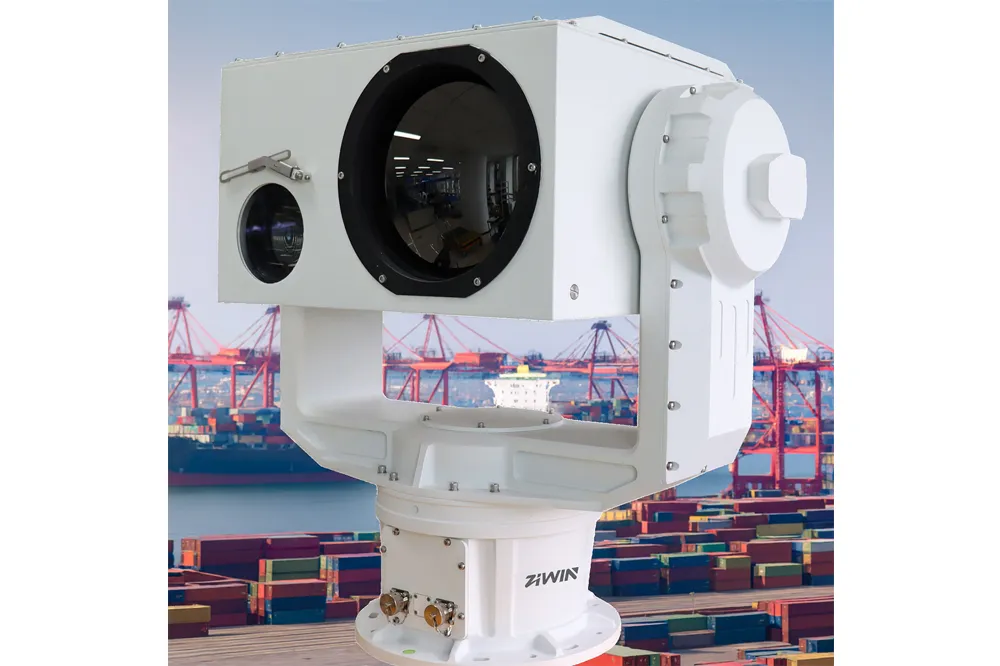

¿Qué es una unidad Pan Tilt? Una guía técnica completa para las unidades de inclinación panorámica de la cámara (2025)

En la vigilancia de largo alcance, la protección de fronteras, la seguridad del perímetro y los sistemas de imágenes EO/IR, la unidad de inclinación panorámica (PTU) es uno de los componentes más críticos. Si bien las lentes, los sensores y las cámaras térmicas a menudo reciben más atención, es la unidad de inclinación de la Cámara que determina si un sistema puede mantener un seguimiento de alta precisión, sobrevivir al clima extremo, y entregar imágenes estables durante largos ciclos operativos.

Este artículo explica qué es una unidad de inclinación panorámica, cómo funciona, dónde se utiliza y cómo elegir el modelo adecuado para aplicaciones de vigilancia profesional.

¿Qué es una unidad Pan Tilt?

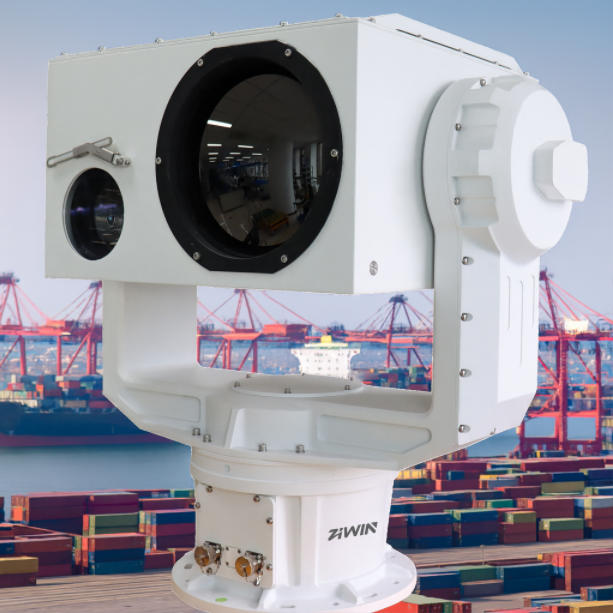

Una Unidad de inclinación panorámica es un mecanismo motorizado de doble eje que hace girar una cámara o carga útil multisensor horizontalmente (panorámica) y verticalmente (inclinación). Permite cobertura de área amplia, seguimiento de largo alcance, escaneo automatizado y reposicionamiento rápido.

Un PTU profesional proporciona:

• Rotación suave, controlada

• Alto par para levantar cargas útiles pesadas

• Posicionamiento angular preciso (0,01 °-0,1 °)

• Estabilidad bajo viento, VIBRACIÓN O CHOQUE

• Control remoto o automatizado a través de Ethernet, RS485, ONVIF o protocolos personalizados

¿Qué es una unidad de inclinación panorámica de cámara?

Una Unidad de inclinación panorámica de la cámara está diseñada específicamente para cámaras de luz visible, sensores térmicos, módulos de zoom o cargas útiles multisensor EO/IR combinadas.

En comparación con las cámaras PTZ de consumo, un PTU profesional ofrece:

• Capacidad de carga útil de 3-200 kg

• Motores de par o servomotores en lugar de pequeños motores paso a paso

• Exactitud de posicionamiento mucho más alta

• IP66-IP68 protección del medio ambiente

• Capacidad de integración personalizada completa




Cómo funciona una unidad Pan Tilt: mecanismos internos

Motor de torsión de accionamiento directo

Los PTU de alta gama utilizan motores de accionamiento directo sin escobillas, que ofrecen rotación rápida, cero reacciones, alta precisión y una vida útil extremadamente larga.

Mecanismos de engranaje o engranaje de gusano

Común en las PTU de servicio mediano. Proporcionan un buen bloqueo automático, un movimiento estable y un rendimiento rentable.

Sistema codificador

Los codificadores proporcionan una retroalimentación precisa, lo que permite ajustes preestablecidos precisos, escaneo repetible y control de bucle cerrado.

Electrónica de control

Las PTU modernas admiten RS485, bus CAN, IP Ethernet y ofrecen SDK para la integración a nivel de sistema.

Protección del medio ambiente

Los PTU profesionales soportan la lluvia, la nieve, los fuertes vientos, el calor del desierto y los ambientes costeros corrosivos.

Métricas clave de rendimiento

• Capacidad de carga útil-típicamente 3-200 kg dependiendo del modelo.

• Velocidad de giro e inclinación: Importante para el seguimiento de UAV y el escaneo rápido.

• Precisión de posicionamiento: esencial para imágenes de zoom de largo alcance.

• Salida de par: permite que la PTU resista el viento y la inercia.

• Rendimiento de estabilización: reduce la vibración y la fluctuación de la imagen.




Aplicaciones de PTUs profesionales

• Vigilancia de fronteras y costas

• Monitoreo de campos de petróleo y gas

• Aeropuerto y puerto marítimo de seguridad perimetral

• Ciudad inteligente y protección de la infraestructura

• Defensa y sistemas militares EO/IR

• Inspección y monitoreo de la Torre de Telecomunicaciones




Unidad Pan Tilt vs. Posicionador Pan Tilt

Aunque a menudo se usa indistintamente, una unidad de inclinación panorámica generalmente se refiere al mecanismo completo de doble eje que incluye motores, codificadores y electrónica de control. Mientras que un posicionador de inclinación panorámica es más un término de ingeniería centrado en la propia plataforma mecánica/rotacional.

Cómo elegir la PTU adecuada

Los criterios de selección importantes incluyen:

• Carga útil y centro de gravedad

• Velocidad de rotación requerida

• Requisitos de precisión (0,01 °/0,02 °/0,1 °)

• Temperatura ambiental y calificación IP

• Compatibilidad del protocolo de comunicación

• Ciclo de trabajo y tipo de aplicación




Por qué los sistemas profesionales utilizan PTU en lugar de cámaras PTZ

Una PTU ofrece un par, estabilidad, precisión y soporte multisensor mucho mayores. Las cámaras PTZ no son adecuadas para EO/IR de largo alcance, cargas útiles pesadas o entornos hostiles.

Conclusión

Una Unidad de inclinación panorámica es la base de los sistemas modernos de vigilancia de largo alcance e EO/IR. Garantiza un seguimiento estable, un posicionamiento preciso y un rendimiento fiable 24/7 exterior, incluso en condiciones extremas.

Más información

ZIWIN ofrece una gama completa de unidades de inclinación de pan profesionales con un diseño de motor de torsión y precisión personalizable.
