El “ojo ágil” de la vigilancia de seguridad: desmitificación de la Unidad de giro e inclinación (PTU) -Conceptos básicos y valor

En los sistemas de vigilancia de seguridad, las cámaras fijas actúan como centinelas estacionarios, con campos de visión inherentemente limitados.La Unidad de pan e inclinación (PTU), A menudo llamado sistema de posicionamiento o simplemente Unidad de inclinación panorámica, permite a las cámaras la capacidad de "moverse y mirar", convirtiéndose en un componente crítico para expandir la cobertura y permitir el seguimiento dinámico. Este artículo profundiza en los conceptos básicos, los principios de trabajo y el valor indispensable de laUnidad de pan e inclinaciónEn la seguridad moderna.

¿Qué es una unidad de pan e inclinación (PTU)?

En pocas palabras, unUnidad de pan e inclinaciónEs un dispositivo mecatrónico de precisión. Su función principal es Llevar una cámara (u otros sensores como cámaras termográficas, telémetros láser) y conducirlo para realizar movimientos precisos y suaves en elDirección horizontal (Pan, Rotación izquierda/derecha)Y elDirección vertical (inclinación, inclinación arriba/abajo)...

·Pan (rotación horizontal):Normalmente permite una rotación continua de 0 ° a 360 ° (o un rango angular específico), expandiendo enormemente la cobertura horizontal.

·Inclinación (inclinación vertical):Por lo general, proporciona un rango de-90 ° (o menor) a 90 ° (o mayor), cubriendo un amplio espacio vertical desde el suelo hasta el cielo.

·Unidad:Enfatiza que es un módulo autónomo y totalmente funcional que integra motores, mecanismos de reducción de engranajes, circuitos de control y estructuras mecánicas, esencialmente un completoPosicionador de inclinación de la sartén...

Componentes principales y principio de funcionamiento de una unidad de giro e inclinación

Un típicoUnidad de inclinación de panComprende estas partes clave:

1. Estructura mecánica:

OBase:Proporciona una base de montaje estable, a menudo con interfaces de montaje estándar (por ejemplo, agujeros de soporte).

OEje de rotación horizontal:Contiene el motor y un mecanismo de reducción de engranaje helicoidal o caja de cambios planetaria de alta precisión, lo que permite un movimiento horizontal suave, silencioso y de alto par.

OEje de inclinación vertical:De manera similar, contiene un motor y un mecanismo de reducción de precisión, responsable del movimiento de inclinación hacia arriba/abajo de la cámara. El diseño debe considerar el equilibrio de carga y la resistencia al viento.

OVivienda (opcional):Protege los mecanismos internos del polvo, la lluvia, el clima severo o el vandalismo.

2. Drive sistema:

OMotor paso a paso o motor servo DC:Proporciona la fuente de alimentación. Los motores paso a paso son rentables y más simples de controlar; Los motores servo DC ofrecen una mayor precisión, una respuesta más rápida, un funcionamiento más suave y son ideales para alta velocidad, seguimiento preciso: una característica clave para un posicionador de inclinación panorámica avanzado.

OMecanismo de reducción de precisión:Convierte la salida de alta velocidad y bajo par del motor en el par de baja velocidad y alto requerido por la Unidad de inclinación y inclinación, lo que garantiza un movimiento suave y preciso.

3. Sistema de Control:

OJunta de control interno:Recibe comandos de controladores externos (DVR/NVR/teclado/plataforma de software) a través de protocolos como RS-485, Pelco-D/P o ONVIF.

OComentarios sobre la posición (por ejemplo, codificador):Monitorea la posición real de la Unidad de inclinación en tiempo real, lo que permite un control de bucle cerrado para garantizar la precisión del posicionamiento y la repetibilidad, esencial para un control confiablePosicionador pan Tilt.

OInterruptores de límite:Evite que la unidad gire más allá de sus límites mecánicos, protegiendo el dispositivo y los cables.

4. Interfaces y cableado:

OPotencia de entrada:Normalmente AC 24V o DC 12V/24V.

OSeñal de control de entrada:Por ejemplo, interfaz RS-485.

OSalida de vídeo/datos (mediante anillo deslizante):Para las unidades de panorámica e inclinación que ofrecen una rotación continua de 360 °, el anillo deslizante es el componente central. Garantiza la transmisión continua, estable y sin enredos de energía, señales de video, señales de control y datos durante la rotación ilimitada.

Valor básico y aplicaciones de la Unidad de giro e inclinación

El valor central de una PTU se encuentra enAmpliando dramáticamente la cobertura de un único punto de vigilancia, Habilitando:

·Monitoreo ininterrumpido de 360 °:Cubra vastas áreas, reduciendo la cantidad de cámaras fijas necesarias y reduciendo los costos generales.

·Seguimiento dinámico del Objetivo:Trabaje con análisis inteligentes (por ejemplo, reconocimiento facial, seguimiento de vehículos) para el seguimiento automático o manual de objetos en movimiento.

·Patrulla clave del área:Preestablecido múltiples puntos críticos (posiciones preestablecidas) para recorridos automatizados o recuperación rápida.

·Observación detallada:Utilice lentes de zoom (cámaras PTZ) para observar de cerca los detalles distantes.

·Entorno complejo Idoneidad:Ideal para ubicaciones que requieren monitoreo flexible a gran escala: cuadrados, estaciones, puertos, fronteras, grandes almacenes, pisos de fábrica, centros de transporte.

¿Por qué elegir una unidad de inclinación y sartén de alta calidad?

ElUnidad de inclinación de panEs a menudo el componente de movimiento y estrés mecánico con más frecuencia en el sistema. Su rendimiento afecta directamente la estabilidad, la confiabilidad y la vida útil de toda la configuración de vigilancia.

·Exactitud y repetibilidad:Los engranajes y motores de alta precisión garantizan que las posiciones preestablecidas sean precisas y se alcancen constantemente, un sello distintivo de una verdaderaPosicionador de inclinación de la sartén...

·Operación suave:El movimiento suave es crucial para la fluidez del video y el seguimiento efectivo.

·Capacidad de carga y Rigidez:Debe apoyar de manera estable la cámara y el peso de la carcasa, soportar cargas de viento y evitar vibraciones/sacudidas.

·Durabilidad y protección:Requiere materiales y construcción de alta calidad, con excelente impermeabilización, protección contra el polvo, resistencia a la corrosión (comúnmente clasificación IP66/IP67) y tolerancia a la temperatura.

·Fiabilidad del anillo deslizante:Para rotación continuaUnidades de sartén y inclinación, La calidad del anillo deslizante es primordial para la estabilidad a largo plazo. Los anillos deslizantes inferiores causan pérdida de señal, ruido de video y falla potencial del dispositivo.

·Diseño tranquilo:La operación de bajo ruido es vital para entornos interiores o tranquilos.

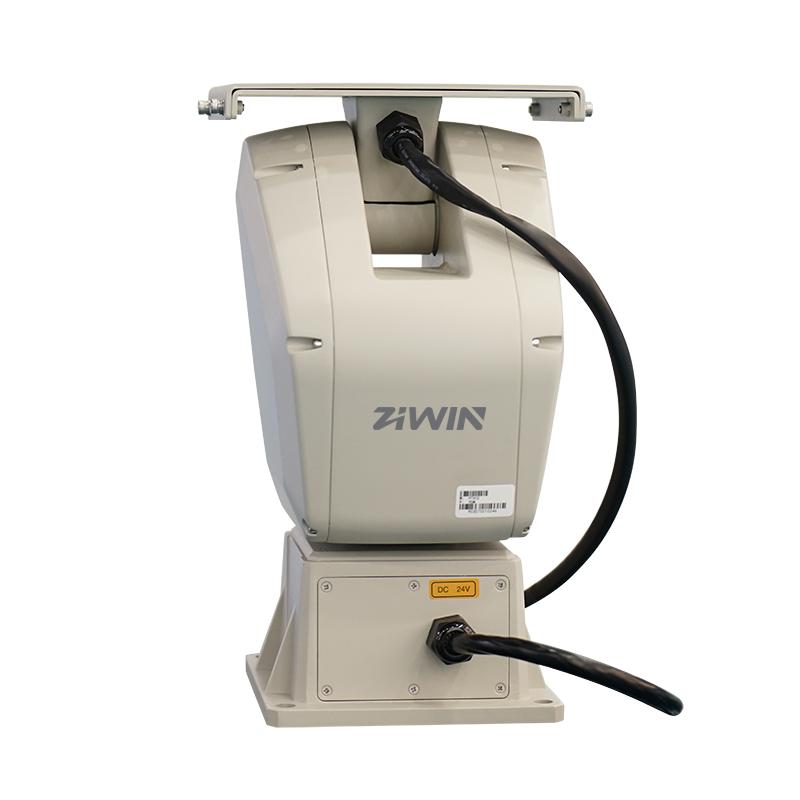

TECNOLOGÍA ZIWINEntiende profundamente el valor central de la PTU. Serie ZIWINUnidades de pan e inclinaciónUtilizarMotores de precisión,Anillos deslizantes importados de alta fiabilidad, Y carcasas robustas y duraderas. Rigurosamente sometido aPruebas de envejecimiento y pruebas de adaptabilidad ambiental, Las PTU de ZIWIN garantizan un funcionamiento estable a largo plazo en diversas condiciones difíciles, proporcionandoFiable, preciso y silenciosoSoporte de movimiento para sus puntos críticos de monitoreo.

Conclusión

ElUnidad de pan e inclinaciónEs la indispensable "articulación ágil" en los modernos sistemas de vigilancia de seguridad inteligente. Comprender sus conceptos fundamentales, principios de trabajo y valor fundamental es esencial para construir redes de monitoreo eficientes, confiables e integrales. Selección de un alto rendimiento, robustoUnidad de inclinación de pan, Como los de ZIWIN, es una inversión inteligente para garantizar la estabilidad del sistema a largo plazo y maximizar la efectividad operativa.
