Guía de instalación profesional: pasos clave para instalar, calibrar y depurar su posicionador Pan Tilt

Una vez que haya seleccionado una unidad de inclinación panorámica (PTU) de alto rendimiento, la instalación correcta, la calibración meticulosa y la depuración completa son fundamentales para desbloquear todo su potencial y garantizar una larga vida útil. El término Posicionador Pan Tilt destaca específicamente su capacidad central de "posicionamiento preciso". Esta guía proporciona instrucciones paso a paso para la instalación profesional de su PTU y detalla los puntos esenciales de calibración y depuración, lo que permite que su "ojo ágil" vea de manera más constante, precisa y adicional.

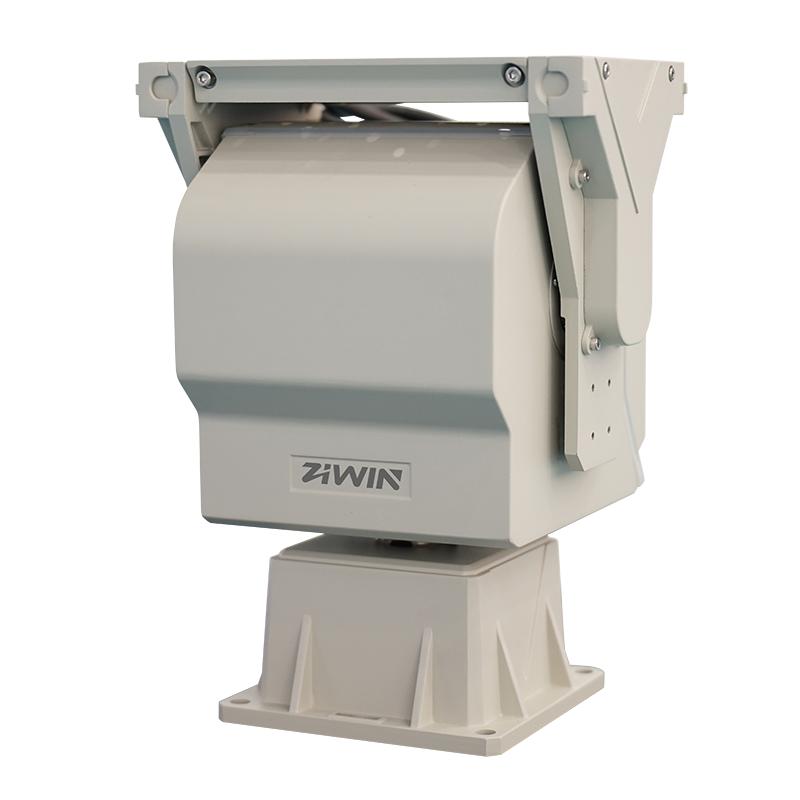

Preparación Pre-Instalación

1. Encuesta del sitio:

OPunto de montaje de confirmación:¿La ubicación satisface las necesidades de cobertura de vigilancia? ¿Hay obstrucciones de la línea de visión? ¿Es accesible para el mantenimiento futuro?

OEvaluación estructural:¿La superficie de montaje (pared, poste, viga) es lo suficientemente fuerte y estable? ¿Puede soportar el peso y el torque combinados de la Unidad de inclinación, la cámara y la carga de viento? ¡Crucial para instalaciones elevadas! Reforzar si es necesario.

OCheque ambiental:¿Se planifican la impermeabilización, la protección contra el polvo, los puntos de acceso de energía y el enrutamiento del cable de señal?

2. herramienta y material de preparación:

O Taladro eléctrico, taladro percutor (para hormigón), brocas apropiadas, nivel de espíritu, llaves (extremo abierto, ajustable), destornilladores (Phillips, cabeza plana), pelacables, herramienta de prensado, multímetro, cinta impermeable/eléctrica, masilla impermeable/silicona, bridas de cable, arnés de seguridad (esencial para un trabajo alto).

O Soporte de montaje compatible, tapones/anclajes de pared (material de pared adecuados para), Kit de accesorios PTU.

3. Producto Unboxing & inspección:

O Verifique el contenido contra la lista de embalaje (cuerpo de PTU, soporte, paquete de tornillos, manual, etc.).

O Inspeccionar cualquier daño de envío.

O Gire suavemente los ejes horizontales y verticales a mano para verificar si hay atadura o ruidos inusuales (PRECAUCIÓN: Realice esto MUY suavemente antes de encenderlo para evitar dañar los engranajes internos).

Instalación mecánica de la unidad Pan Tilt

1. soporte de instalación (si es aplicable):

O Coloque el soporte según el plan. Utilice un nivel de espíritu para garantizar que el soporte esté montado PERFECTAMENTE NIVEL. ¡Esto es fundamental para la nivelación posterior de PTU! Marcar agujeros, taladrar, insertar anclajes y sujetar firmemente el soporte.

2. Montaje del PTU al soporte/base:

O Alinee la base de PTU con la placa de montaje del soporte o directamente con la superficie de montaje (por ejemplo, para montaje colgante).

O apriete de forma segura y uniforme los tornillos suministrados por PTU. Asegúrese de que todos los tornillos estén instalados y apretados para evitar que se afloje la vibración a largo plazo.

OVERIFICAR EL NIVEL:Use el nivel de alcohol nuevamente en la base de PTU (o superficie de nivelación designada) para confirmar que toda la unidad de inclinación y sartén está perfectamente nivelada. ¡Esto es fundamental para una rotación suave y un horizonte de imagen de nivel!

3. Instalación de cámara y carcasa:

O Montar la cámara de forma segura en la plataforma de la Cámara de la PTU de acuerdo con el Manual de la cámara. Asegúrese de que los tornillos de bloqueo estén apretados.

O Si usa una carcasa externa, colóquela sobre la cámara y la PTU (algunas PTU tienen interfaces de carcasa integradas). Siga las instrucciones de la carcasa para sellar. Imperativo: Realice una impermeabilización completa, especialmente en los puntos de entrada de cables, utilizando masilla y glándulas impermeables.

Conexiones eléctricas y cableado

¡SEGURIDAD PRIMERO! ¡DESCONECTAR TODO EL PODER ANTES DE PROCEDER!

1. Cable de conexión de alimentación:

O Confirme el voltaje requerido de la PTU (AC24V/DC24V/DC12V). Utilice el cable apropiado con suficiente calibre (sobre la distancia considere la caída de voltaje).

O Tira los extremos del cable y conéctelo a los terminales de alimentación de la PTU ( / - o L/N, ¡coincide cuidadosamente con el diagrama de cableado de la PTU!).

O Realizar aislamiento e impermeabilización (exterior). Las unidades de inclinación de la panorámica de la TECNOLOGÍA de ZIWIN suelen contar con convenientes bloques de terminales o conectores de aviación.

2. cable de señal de control de conexión (RS-485):

O Utilice cable de par trenzado blindado (STP) (por ejemplo, un par de cable Cat5e/Cat6 o cable de RS-485 dedicado). El escudo es vital para la inmunidad de ruido.

O Conecte la interfaz de RS-485 DE LA PTU (generalmente etiquetada como A /B- o D /D-) a la interfaz correspondiente en el controlador (DVR/NVR/teclado).

OCONFIGURACIÓN DE RED CRÍTICA:

• Asegúrese de que toda la red RS-485 utilice una topología (Bus) de "cadena de margaritas", NO topología de estrellas.

• Instale una resistencia de terminación de 120 Ω entre los terminales A y B SÓLO EN EL ÚLTIMO dispositivo en el bus (generalmente el PTU final o el final del controlador). ¡Esto es esencial para una comunicación estable sin pérdida de paquetes! Revise cuidadosamente los manuales del controlador y De La PTU con respecto a la terminación.

OEscudo de puesta a tierra:Ponga a tierra el protector del cable en un solo extremo (generalmente en el extremo del controlador o fuente de alimentación) a un terreno de tierra adecuado. Deje el otro extremo desconectado para evitar bucles de tierra.

3. Vídeo/cable de red de conexión:

OCámara analógica:Conecte el cable de video (por ejemplo, SYV-75-5) a la interfaz de entrada de video de la PTU (si integra un anillo deslizante de video).

OCámara IP (RED):Conecte el cable de red a la interfaz de red de la PTU (también a través del anillo deslizante). Se recomienda el cable Ethernet blindado (STP).

O¡Realiza impermeabilización!

4. Gestión y protección del cable:

O Utilice bridas de cables para empaquetar por separado y asegurar la alimentación, el control y los cables de vídeo/Red, evitando enredos y tensados.

O Para recorridos al aire libre, use bandejas de conductos o cables para proteger los cables del Sol, la lluvia y los daños.

O Deje un bucle de servicio suficiente del cable en el punto de salida de la PTU para evitar tirones durante la rotación.

Encendido inicial y Configuración básica

1. Verificación final:¿Todas las conexiones son correctas y seguras? ¿Impermeabilización completa? ¿Tornillos apretados?

2. Encendido:Aplicar potencia. Observe las luces indicadoras de PTU (si están presentes): debe mostrar el estado normal (por ejemplo, LED de encendido, parpadeo de LED de comunicaciones).

3. Prueba de la comunicación:Usando el teclado de Control o el software VMS, envíe comandos básicos (por ejemplo, giro a la izquierda, giro a la derecha). Observe si la unidad de inclinación panorámica responde.

4. Establecer código de dirección:Si hay varias PTU en la red, configure una dirección de RS-485 única para cada una a través de conmutadores DIP EN LA PTU o el software (si es compatible). Los conflictos de dirección causan caos de control.

5. Establecer Protocolo:A través de interruptores DIP o software, configure el protocolo de comunicación de la PTU para que coincida exactamente con el controlador (teclado/DVR/VMS).

Núcleo: Calibración y ajuste fino

1. Calibración de nivel (re-confirmar):

O Utilice el software de control/teclado para girar la PTU a su posición horizontal (0 ° Pan). Observe si la línea de horizonte (o un objeto de referencia) en la imagen de la cámara está nivelada. Si NO está nivelado, el soporte físico no está perfectamente nivelado.

O SOLUCIÓN:Apagado. Afloje ligeramente los tornillos de montaje (no quite). Canta debajo de la base con arandelas delgadas hasta que la imagen esté nivelada. Vuelva a apretar los tornillos de forma segura. Esta es la base para un posicionamiento preciso.

2. Ajuste de posición preestablecidos y calibración:

O Conduzca La PTU usando el controlador para apuntar la cámara con precisión a un punto de destino crítico distinto.

O Enfoque la lente con fuerza.

O En el controlador (teclado/VMS), invoque la función "ajuste preestablecido Establecer" y asigne un número preestablecido (por ejemplo, 1).

OPaso clave: Calibrar la retroalimentación de posición:Los posicionadores de inclinación panorámica de alta calidad (como la serie de ZIWIN) suelen admitir:

• Comando de aprendizaje/escritura de posición:Envíe un comando que le diga a la PTU "esta posición actual es la ubicación real para la X prepuesta". Esto utiliza el codificador interno para registrar el ángulo exacto.




• Ajuste fino visual (opcional):Algunos sistemas avanzados permiten un ajuste menor de nivel de píxeles del punto central de la imagen del ajuste preestablecido.

ORepetibilidad de la prueba:Mueva La PTU a otra parte. Recuerde el ajuste preestablecido recién establecido. Observe si vuelve con precisión al objetivo. Repita varias veces para comprobar la repetibilidad. La desviación significativa justifica la verificación de la estabilidad del montaje, la sobrecarga potencial o la precisión de PTU.

3. Ajuste del límite (si es necesario):

OLímites horizontales:Conduzca La PTU a su posición permitida más a la izquierda, establezca el límite izquierdo. Repita para el límite correcto. Evita el bobinado o las colisiones del cable.

OLímites verticales:Establezca los ángulos máximos hacia arriba (inclinación hacia arriba) y hacia abajo (inclinación hacia abajo). Evita que la cámara golpee su carcasa o soporte.

4. Configuración de velocidad y modo:

O Establezca las velocidades de giro e inclinación apropiadas (velocidad de crucero, velocidad de seguimiento) en el software de control.

O Establecer una posición de inicio.

O Activar la funcionalidad de Flip automático (si es compatible con PTU y cámara).

O Configurar rutas de cruceros (Patrones/Tours).

Pruebas finales y puesta en servicio

· Pruebe todas las funciones de control: Instrucciones de giro/inclinación, cambios de velocidad, recuperación preestablecida, crucero, retorno de posición de inicio.

· Pruebe la precisión preestablecida en diferentes niveles de zoom (el zoom más alto requiere mayor precisión).

· Simular objetivos móviles para probar el seguimiento (seguimiento manual y automático).

· Compruebe la estabilidad de la imagen para detectar un jitter notable durante el movimiento.

· Complete una lista de verificación de instalación y puesta en servicio.

Consejos de mantenimiento

· Revise periódicamente (por ejemplo, trimestralmente) la estanqueidad del tornillo de montaje.

· Limpie la carcasa de PTU, especialmente los respiraderos (para ventiladores/calentadores) y las costuras en la bandeja exterior y las unidades de inclinación, para evitar la acumulación de polvo que afecte al enfriamiento y la impermeabilización.

· Inspeccione los cables para detectar envejecimiento, daños o mordeduras de animales.

· Pruebe regularmente la precisión preestablecida y las funciones básicas.

Conclusión:La Instalación y depuración de un posicionador Pan Tilt requiere paciencia y atención al detalle. El estricto cumplimiento de los estándares de instalación, el énfasis en la calibración de nivel y la calibración preestablecida, y garantizar conexiones eléctricas correctas y confiables (especialmente la red RS-485) son primordiales para garantizar la precisión a largo plazo, estabilidad, y fiabilidad de su unidad de inclinación de pan. ZIWIN TECNOLOGY no solo proporciona unidades Pan Tilt de alta calidad, sino que nuestros manuales completos y el soporte técnico disponible lo guiarán a una instalación y puesta en marcha exitosas.
