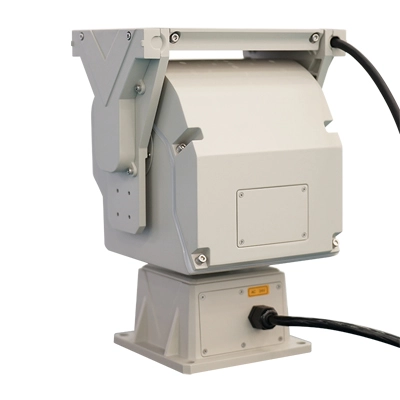

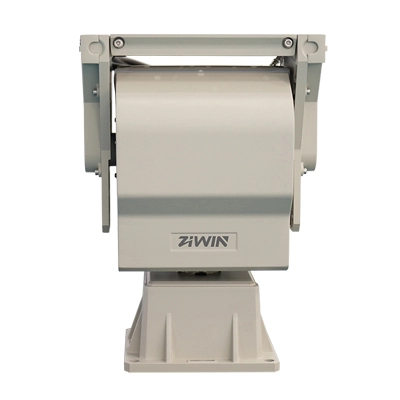

Características de ZN-SPM20U cabeza panorámica inclinada de velocidad variable de servicio medio al aire libre
Unidad de inclinación de sartén de servicio medio, uso interior/exterior
Motor paso a paso de alta precisión, transmisión de gusano y engranaje
Capacidad de carga de hasta 15kg/33,07 LB
Construcción de aleación de aluminio de alta resistencia
Autobloqueo con memoria después de un corte de energía, fuerte resistencia al viento
Velocidad variable, sartén: 0,01 ~ 60 °/s; Inclinación: 0,01 ~ 30 °/s
Rotación continua de 360 °, inclinación de 40 ° ~-75 °
Precisión preestablecido: ± 0,1 °
Retroalimentación de posición de apoyo y posición absoluta
Control de inclinación de la sartén RS485/RS422 con protocolo Pelco P/D
Grado de protección IP66
| Modelo | ZN-SPM20U |
| Capacidad de carga máx. | 15kg/33,07 libras |
| Tipo de carga | Carga superior |
| Modo de transmisión | Transmisión de engranajes de gusano |
| Rango Pan/Tilt | Pan: 0 ° ~ 360 °, inclinación: -75 ° ~ + 40 ° |
| Velocidad Pan | 0,01 ° ~ 60 ° |
| Velocidad de inclinación | 0,01 ° ~ 30 ° |
| Preajustes | 200 |
| Precisión preestablecido | ± 0,1 ° |
| PT Adaptación de velocidad | Apoyo |
| Pista de crucero | 1 |
| Escaneo automático | 1 |
| Ubicación del guardia | Soporte con 1 pista de crucero preestablecida o 1 exploración automática |
| Preajuste de la lente | Apoyo |
| Control de la lente | Zoom continuamente ajustable, velocidad de enfoque |
| Memoria de apagado | Soporte, recuperar la posición PT, escanear/preestablecer/Movimiento de la pista de crucero antes del corte de energía |
| Protocolo | Pelco D/P |
| Tasa de baud | 2400/4800/9600/19200 BPS |
| Interfaz de comunicación | RS485 (opcional RS422) o RJ45 |
| Coordinar la retroalimentación | Soporte de retroalimentación de consulta de ángulo/retroalimentación en tiempo real |
| Interfaz | |
| Estándar | Ethernet 10/100M con RJ45 (4 cables, paso a través), AC 24V/DC 24V (2 cables), GND |
| Otención | RS485/RS422 |
| General | |
| Fuente de alimentación | AC24V ± 10% ,50/60Hz;DC24V ± 5%; |
| Consumo de energía | ≤ 60W |
| Protección contra sobretensiones de iluminación | Potencia: 4000V (línea a tierra: 4000V, línea a línea: 2000V) Interfaz de señal de comunicación: 2000V (línea a tierra: 2000V, línea a línea: 1000V) |
| Temperatura DE TRABAJO | -35 °C ~ + 65 °C (-31 °F ~ + 149 °F) |
| Humedad DE TRABAJO | <90% RH |
| Nivel de protección | IP66 |
| Material | Aleación de aluminio |

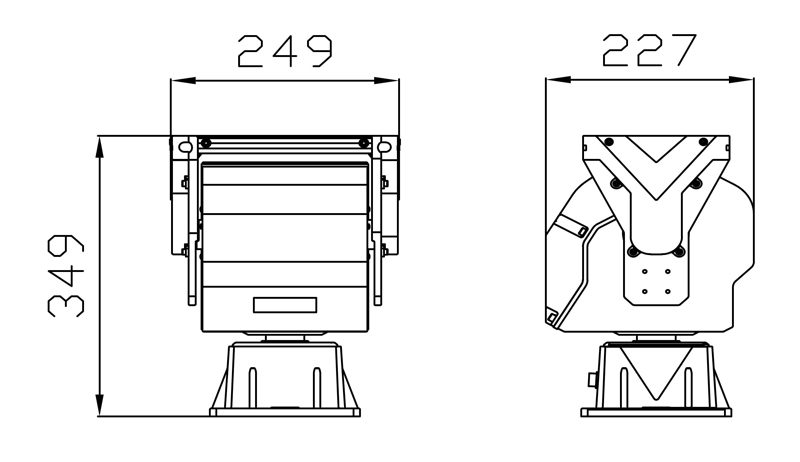

| Tamaño | 227 × 249 × 349mm(L× W× H) |
| Peso | 13kg (28,66 libras) |
P: ¿Qué hace que el ZN-SPM20U sea adecuado para cargas útiles más pesadas en comparación con los modelos de 10kg?
R: El cabezal de inclinación panorámica de servicio medio ofrece una capacidad de carga útil superior a través de:
· Construcción de aleación de aluminio de alta resistencia de 15kg (33lb)
· Motor paso a paso de alta precisión con unidad de engranaje helicoidal garantiza:
✓ Precisión preestablecida de ± 0,1 ° (cumple con los requisitos del sistema ANPR/LPR)
✓ Autobloqueo automático cuando se apaga (protección de seguridad)
· IP66-rated protección totalmente sellada
P: ¿Cuál es el rango de inclinación para la vigilancia de ángulo bajo?
R: El rango de inclinación extendido de-75 ° a 40 ° está optimizado para:
· Monitoreo de intersección de tráfico (captura de placas en ángulos pronunciados)
· Seguridad perimetral del aeropuerto (seguimiento de vehículos terrestres cerca de vallas)
· Supervisión de instalaciones industriales (seguimiento de las actividades del muelle de carga)
P: ¿Qué personalizaciones admite ZN-SPM20U cabezal panorámico inclinado de servicio medio?
R: Ofrecemos personalización para:
• Velocidades de rotación Pan/Tilt
• Rango de rotación horizontal y rango de ángulo de inclinación vertical.
• Capacidad de carga
• Arneses de cableado y conectores de aviación
• Funciones de control y rotación
• Forma parcial, color y conectores
P: ¿Qué configuraciones de montaje de carga útil admite el ZN-SPM20U?
A: 1. Configuración de carga superior
2. Configuración de carga lateral
Aviso técnico
La capacidad de carga real debe calcularse en función de la altura específica del centro de gravedad de su carga útil. Nuestro equipo de ingeniería puede proporcionar evaluación de carga gratuita para clientes personalizados.
P: ¿Qué protocolos de control son compatibles?
R: El ZN-SPM20U admite:
· Protocolos primarios: Pelco D (por defecto) y Pelco P
· Interfaces opcionales: RS-485/RS-422
