En muchos proyectos de ingeniería e integración de sistemas, el términoPosicionadorSe utiliza con frecuencia. Sin embargo, cuando se trata de diseño real del sistema, diferentes tipos de posicionadores sirven para propósitos muy diferentes.
Dos opciones comúnmente discutidas son los posicionadores de inclinación panorámica y los posicionadores giratorios horizontales. Si bien pueden parecer similares a primera vista, están diseñados para diferentes requisitos de movimiento y escenarios de aplicación.
Este artículo, proporcionado porZiwin, Explica las diferencias clave entre un posicionador de inclinación panorámica y un posicionador giratorio horizontal, y ayuda a aclarar cuándo cada opción es la mejor opción.
Un posicionador de inclinación panorámica es una plataforma de posicionamiento que proporciona dos grados de libertad:
Pan (rotación Azimut)
Inclinación (movimiento de elevación)
Al combinar estos dos ejes, un posicionador de inclinación panorámica permite que un dispositivo montado se mueva y apunte en direcciones horizontal y vertical.
Los posicionadores de inclinación panorámica se utilizan comúnmente en aplicaciones donde se requiere flexibilidad direccional total, como:
Sistemas de seguimiento óptico
Cámaras de vigilancia
Plataformas de observación que deben seguir objetivos en el espacio tridimensional
Debido al eje adicional, los posicionadores de inclinación panorámica ofrecen una mayor flexibilidad de movimiento, pero también introducen una mayor complejidad mecánica y requisitos de control.

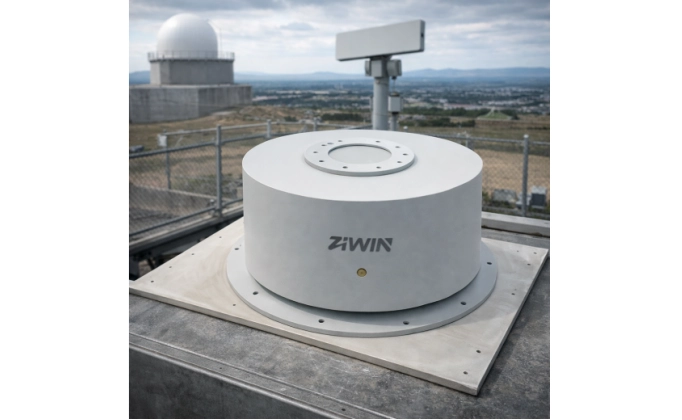

Un posicionador giratorio horizontal, también conocido como posicionador de acimut, proporciona una rotación controlada alrededor de un solo eje horizontal.
A diferencia de un posicionador de inclinación panorámica, se centra exclusivamente en el movimiento azimutal. Este diseño lo hace adecuado para sistemas donde el movimiento vertical es innecesario o se maneja por otros medios.
Los posicionadores giratorios horizontales son ampliamente utilizados como bases de posicionamiento para:
Antenas
Módulos de radar
RF y sensores acústicos
Al limitar el movimiento a un solo eje, la plataforma logra una mayor estabilidad mecánica, una lógica de control más simple y, a menudo, una mayor capacidad de carga.
La diferencia fundamental entre unPosicionador de inclinación de la sarténY un posicionador rotativo horizontal se encuentra en el número de ejes controlados.
Un posicionador de inclinación panorámica ofrece dos grados de libertad, lo que aumenta la flexibilidad pero también agrega componentes mecánicos, bucles de control y puntos potenciales de falla. Un posicionador giratorio horizontal, por otro lado, simplifica el sistema al enfocarse en un solo movimiento bien definido.
En muchos sistemas prácticos, menos ejes dan como resultado:
Estabilidad mejorada
Mayor repetibilidad de posicionamiento
Complejidad reducida del sistema
Mantenimiento a largo plazo más fácil
Esta es la razón por la que a menudo se prefieren las soluciones de un solo eje cuando los requisitos del sistema lo permiten.
En muchas aplicaciones del mundo real, no se requiere movimiento de inclinación panorámica completa. En cambio, los sistemas se basan principalmente en el control azimutal para realizar su función prevista.
Un posicionador giratorio horizontal puede considerarse una forma especializada de posicionador de inclinación panorámica cuando solo se requiere movimiento de acimut.
Los escenarios típicos incluyen:
Alineación direccional de la antena
Escaneo de radar y detección de objetivos
Búsqueda de dirección de señal RF
Localización de la fuente acústica
En estos casos, agregar un eje de inclinación no mejora significativamente el rendimiento, pero aumenta la complejidad del sistema. Un posicionador giratorio horizontal proporciona una solución más eficiente y robusta.
A pesar de las ventajas de las plataformas de un solo eje, existen aplicaciones en las que un posicionador de inclinación panorámica sigue siendo la elección correcta.
Los posicionadores de inclinación panorámica son necesarios cuando:
Los objetivos se mueven significativamente tanto en azimut como en elevación
La precisión del puntero vertical es fundamental
El sistema debe rastrear objetos en el espacio tridimensional
Los ejemplos incluyen sistemas de seguimiento óptico de largo alcance y plataformas de observación desplegadas en entornos de terreno complejos.
Seleccionar el posicionador correcto es una decisión a nivel de sistema en lugar de una decisión a nivel de componente.
Las preguntas clave a considerar incluyen:
¿Necesita tanto azimut como control de elevación?
¿Es la estabilidad mecánica más importante que la flexibilidad de movimiento?
¿Qué peso y precisión de la carga útil son necesarios?
¿Qué tan compleja debe ser la integración y el mantenimiento del sistema?
Responder estas preguntas al principio de la fase de diseño ayuda a garantizar que el posicionador seleccionado se alinee con las necesidades operativas reales.
Los posicionadores de inclinación panorámica y los posicionadores giratorios horizontales no son soluciones competidoras, sino complementarias. Cada uno tiene un papel distinto en los sistemas de posicionamiento y control de movimiento.
Un posicionador de inclinación panorámica proporciona la máxima flexibilidad direccional, mientras que un posicionador giratorio horizontal ofrece simplicidad, estabilidad y eficiencia cuando el control de azimut es el requisito principal.
Comprender la diferencia entre estos dos tipos de posicionadores es esencial para construir sistemas confiables y efectivos basados en antenas, radares y sensores.
