Cómo seleccionar una unidad de inclinación panorámica de antena: una guía completa para el comprador

La selección de la Unidad de inclinación panorámica de la antena correcta es esencial para garantizar un posicionamiento de antena estable y preciso en la comunicación inalámbrica, el seguimiento de radar y los sistemas de microondas de largo alcance. Un sistema de inclinación panorámica bien diseñado mejora la precisión del puntero, mejora la confiabilidad del enlace y mantiene el rendimiento bajo el viento, la vibración y los entornos exteriores hostiles. Esta guía proporciona un marco claro y práctico para ayudar a los ingenieros a elegir la solución de inclinación panorámica de antena más adecuada para diferentes aplicaciones.

¿Qué es un sistema de inclinación de la antena Pan?

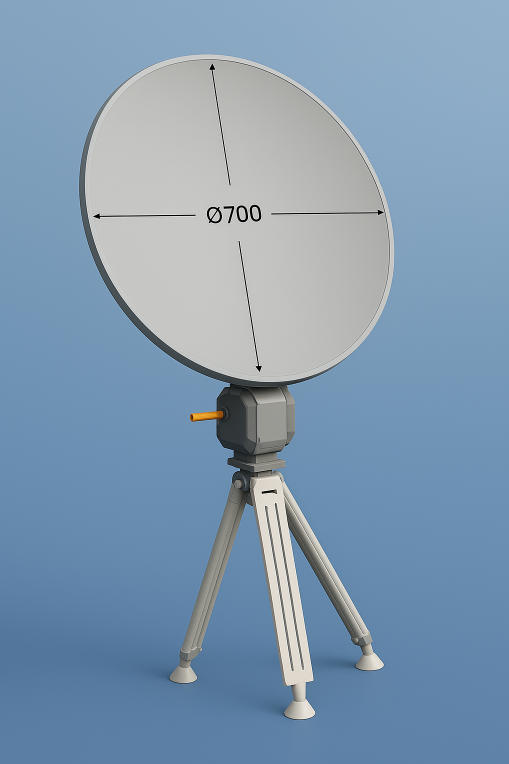

Un sistema de inclinación de la panorámica de la antena (también llamado unidad de inclinación de la panorámica de la antena, posicionador de la antena o unidad de inclinación de la panorámica) es un dispositivo electromecánico que hace girar una antena a lo largo de dos ejes:

-Rotación Pan - horizontal

-Rotación inclinación-vertical

Esto permite aplicaciones como:

-UAV / drone de seguimiento

-Patrones de búsqueda y escaneo de radar

-Microondas de largo alcance y alineación de enlace inalámbrico

-Vigilancia costera y fronteriza

-Comunicación marítima

-Satélite y sistemas de microondas punto a punto

Las unidades de inclinación de la panorámica de la antena deben soportar un alto par de torsión, requisitos de precisión y entornos hostiles, mucho más exigentes que los mecanismos PTZ de cámara estándar.

Marco de selección Paso a paso

Para elegir la unidad de inclinación panorámica de antena correcta, evalúe:

1. Carga mecánica y par

2. Rendimiento de carga de viento

3. Rango de rotación panorámica e inclinación

4. Velocidad y aceleración

5. Precisión, precisión y reacción

6. Drive tipo de mecanismo

7. interfaz de comunicación

8. Requisitos del anillo deslizante

9. durabilidad ambiental

Requisitos mecánicos: carga, par y viento

3,1 capacidad de carga estática

Determinar la carga útil total:

-Antena + radomo

-Amplificadores de RF, LNA, LNBs

-Soportes y adaptadores

-Cables y conectores

Seleccione siempre un PTU con 30 50% Margen de carga adicional.

3,2 centro de gravedad y par

Las antenas grandes crean un par significativo debido a los brazos de largo momento.

Compruebe:

-Par máximo permitido (N · m)

-Centro de gravedad offset

-Necesidad de contrapesos

3,3 carga de viento

El viento tiene un impacto importante:

-Las antenas grandes se comportan como velas

-Causas temblores y errores de seguimiento

-Puede sobrecargar el eje de inclinación si tiene un tamaño insuficiente

Requisitos de rendimiento de movimiento

Rango de rotación 4,1 e inclinación

Rangos típicos:

-Pan: rotación continua de 0 a 360 ° (a través del anillo deslizante)

-Inclinación: -90 ° a + 90 ° o 0 ° a + 180 °

4,2 velocidad y aceleración

Aplicación | Velocidad típica

-Alineación de precisión: 0,05-5 °/s

-Seguimiento general: 5-30 °/s

-Seguimiento UAV / radar: 30-80 °/s

La aceleración es fundamental para las tareas de seguimiento dinámico.

Precisión, repetibilidad y contragolpe

Parámetros clave:

-Resolución-Paso de movimiento más pequeño

-Exactitud-comando vs ángulo real

-Repetibilidad-precisión de devolución preestablecida

-Backlash-juego mecánico en engranajes

La comunicación de largo alcance a menudo requiere una precisión de 0,01 °-0,05 °.

Mecanismo de accionamiento de la unidad Pan Tilt

Las diferentes PTU utilizan diferentes tecnologías de accionamiento interno.

Mecanismo de accionamiento comparación:

La mayoría de los PTU de antena utilizan un diseño híbrido servo + engranaje helicoidal para un alto par y un movimiento suave.

Interfaz de control e integración

Interfaces comunes:

-Estándar RS-485 / RS-422 - industrial

-CANBUS-Sistemas de robótica y vehículos

-Ethernet (TCP/IP) - radar, sistemas multi-sensor

-Instalaciones inalámbricas-móviles o temporales

Recomendado: RS-485 Ethernet para la máxima flexibilidad.

Requisitos del anillo deslizante

Los anillos deslizantes apoyan la rotación continua de 360 °. Los canales pueden incluir:

-Potencia (12V / 24V / 48V)

-RS-485 / CAN / Ethernet

-RF juntas rotativas coaxiales

-Juntas rotativas de fibra óptica

Protección del medio ambiente

Las PTUs de la antena deben manejar condiciones al aire libre severas.

Interfaces mecánicas e instalación

Compruebe:

-Patrón de agujero de montaje

-Compatibilidad de la placa superior con la antena

-Cable de enrutamiento

-Capacidad de carga de Torre/mástil

-Despeje para el movimiento de inclinación de la antena

Lista de verificación de selección rápida

Mecánico

-Carga (kg)

-Par de torsión (N · m)

-Rango de ángulo Pan/Tilt

-Velocidad y aceleración

-Reacción y precisión

-Canales de anillo deslizante

Eléctrico/Control

-RS-485 / CANBUS / Ethernet

-Tipo de codificador

-Requisitos de potencia

Ambiental

-IP66/67

-Temperatura

-Carga de viento

-Sal-niebla resistencia

-Tolerancia de vibración

Configuraciones recomendadas por aplicación

Conclusión

Una Unidad de inclinación de la panorámica de la antena bien seleccionada mejora la precisión del señalamiento, la confiabilidad del sistema y el rendimiento operativo a largo plazo en entornos exteriores hostiles. Al evaluar la carga, el par, la precisión, la velocidad, el mecanismo de accionamiento, el diseño del anillo deslizante y las clasificaciones ambientales, los ingenieros pueden garantizar una compatibilidad y un rendimiento óptimos para cualquier sistema de antena.

Para consultas de proyectos o soluciones personalizadas de inclinación de antena, comuníquese con:Sales@ziwincctv.com
