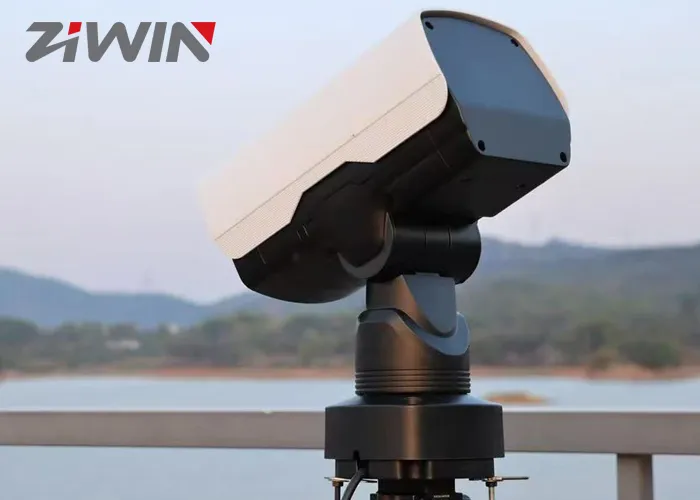

Ahora, cuando los clientes buscan una unidad pan tilt, a menudo solo se fijan primero en el peso de la carga útil. Pero eso es solo una parte del proceso de diseño. Una cámara térmica pequeña en un sistema pan tilt actúa de manera diferente que una gran antena de radar con la misma masa en su extremo transportada por otro sistema pan tilt.
Es esta distinción la que explica la proliferación de posicionadores pan tilt personalizados en aplicaciones que incluyen vigilancia de largo alcance, seguimiento por radar, sistemas EO/IR, sistemas antidrones (ametralladoras mini para drones de escaneo), monitoreo marino y automatización industrial. Una carga útil también presentará sus propias complejidades y requisitos específicos para los entornos mecánicos, eléctricos y ambientales donde se emplea, por lo que ninguna solución única suele cumplir con los estándares aceptables de estabilidad, precisión o fiabilidad que exigen estos proyectos.
Una buena unidad pan tilt siempre se diseñará a partir del nivel de la carga útil.
Anuncios que también te pueden interesar: En la mayoría de los proyectos, es común que al principio solo conozcas el peso de la carga útil por parte del cliente. Pero aquí es donde los fabricantes experimentados de pan tilt suelen centrarse más en la estructura principal de la carga útil que en su peso.
Como ejemplo, tenemos una pequeña cámara térmica de 15 kg directamente sobre el eje de inclinación que puede considerarse fácil de controlar. El centro de gravedad está controlado, la resistencia aerodinámica no es demasiado alta y la inercia rotacional se mantiene bajo control. Por otro lado, si la carga útil es una voluminosa antena de radar o una antena parabólica de comunicaciones, entonces la dinámica es bastante diferente. Tiene el mismo peso, pero con más superficie, proporciona mucha más carga aerodinámica por el viento y más inercia durante las maniobras (especialmente a altas velocidades de rotación).
Esto muestra por qué las dimensiones de la carga útil y la ubicación del centro de gravedad suelen ser más importantes que el peso. Cuando el centro de gravedad se coloca excesivamente alto o, potencialmente, alejado del eje de inclinación (los motores y las cajas de engranajes ahora necesitarán mantener un par muy superior al que fueron diseñados para soportar). Esto puede provocar una degradación de la precisión de posicionamiento, aumentar las vibraciones y disminuir la vida útil de los sistemas de transmisión mecánica con el tiempo. Por eso muchos sistemas pan tilt de servicio pesado tienen configuraciones de montaje lateral o de doble brazo en comparación con un simple diseño de montaje superior. Estos diseños acercan el centro de gravedad al eje de rotación, lo que aporta estabilidad.
Esto no es bueno con ningún diseño mecánico de unidad pan tilt. El tamaño compacto y el peso típicamente equilibrado de los sistemas de cámara compactos los hacen idóneos para estructuras de carga superior, ya que son más fáciles de estabilizar que las DSLR. Estas configuraciones son generalmente más simples, más ligeras y menos costosas.
Mientras tanto, los sistemas EO/IR de mayor diámetro (más de 100 mm o 4 pulgadas), los radares y los equipos de comunicación suelen requerir mecanismos de carga lateral o de tipo cuna. En este caso, la rigidez estructural es absolutamente primordial. El seguimiento a mayor velocidad de una carga útil más grande se traduce en fuerzas dinámicas mucho más elevadas durante la aceleración y la desaceleración. Si el posicionador pan-tilt no es lo suficientemente rígido, oscilará (es decir, hará un seguimiento excesivo) y/o se sobrepasará, o experimentará fatiga mecánica con el paso del tiempo.
Una parte de esto es fácilmente el reconocimiento de largo alcance; incluso una pequeña vibración podría ser suficiente para arruinar esas espléndidas imágenes que se toman. La instalación de una cámara térmica con una distancia de monitoreo de objetivos de varios kilómetros puede volverse inestable si la plataforma pan-tilt carece de equilibrio. Esto da una idea de por qué la personalización se centra más en la capacidad de peso de la carga útil que en su estabilidad cuando está en movimiento continuo.
Uno de ellos es la exigencia constante e implacable de los clientes de una combinación de alta capacidad de carga útil con una velocidad de rotación muy elevada. Sin embargo, estos dos requisitos suelen ser contradictorios por naturaleza.
A medida que aumenta la velocidad de rotación, las cargas dinámicas aplicadas al sistema son más fuertes. Los motores necesitan mayor par, las cajas de engranajes a menudo experimentan fuerzas de impacto varios órdenes de magnitud superiores y el bastidor estructural debe resistir más vibraciones. Una unidad pan-tilt diseñada para mover las antenas en posiciones muy lentas y precisas puede no tener un buen desempeño en aplicaciones de seguimiento de UAV.
Si tomamos como ejemplos un sistema antidrón o una aplicación de orientación por radar, se requiere un pan-tilt ágil y una retroalimentación precisa de los ángulos. Este equilibrio proviene de segmentar lógicamente el papel que desempeñan la velocidad, la rigidez, los algoritmos de control y la inercia de la carga útil.
En muchos escenarios, aumentar la velocidad conduce a una menor carga útil máxima. Esta compensación es un aspecto fundamental del diseño mecánico, y enfatiza aún más la necesidad de personalización entre las aplicaciones profesionales.
Sistemas pan-tilt modernos más sofisticados que una simple base motorizada. En muchos casos, se integran cámaras térmicas, cámaras de luz visible, iluminadores láser, módulos de radar, sistemas de comunicación y transmisión de red de alta velocidad.
El resultado es que la personalización de los anillos colectores se convierte en una de las partes más importantes del diseño de una unidad pan-tilt. Cada uno de estos proyectos requiere diferentes combinaciones de energía, Ethernet, comunicación serie, transmisión de RF o señales de fibra óptica. Otros funcionan únicamente con comunicación RS422 estándar y transmisión de energía de bajo voltaje, mientras que otros necesitan la participación de Gigabit Ethernet, juntas rotativas de RF o juntas rotativas de fibra óptica para llevar a cabo la transferencia de datos de alta frecuencia.
Es vital mantener las señales estables, especialmente en aplicaciones de radar y RF. Una mala adaptación de impedancia o el acoplamiento del blindaje en el anillo colector es la forma más directa de reducir la comunicación. La interferencia electromagnética es uno de los mayores problemas para los sistemas de imagen de alta velocidad y es particularmente fuerte en los cables de alimentación cuando se envían juntos USB 3.0 o señales de video más significativas, enfrentando el proverbial doble golpe.
Por lo tanto, el anillo colector nunca debe verse simplemente como un complemento. Es una de las partes centrales de toda la plataforma en una gran mayoría de sistemas avanzados de paneo e inclinación.
Los sistemas de control se vuelven más avanzados
Los posicionadores de paneo e inclinación de estilo antiguo se controlaban principalmente mediante instrucciones seriales sencillas como Pelco-D sobre RS485. Sin embargo, los proyectos actuales requieren necesariamente arquitecturas de control mucho más avanzadas.
Los sistemas modernos de seguimiento por radar y las plataformas EO/IR utilizan cada vez más comunicación basada en Ethernet, retroalimentación de ángulo en tiempo real y actualizaciones de comandos de alta frecuencia. Algunas aplicaciones requieren que los sistemas de radar y cámara se sincronicen estrechamente, de modo que la unidad de paneo e inclinación tenga que recibir las coordenadas de un objetivo y moverlo lo más rápido posible a la posición perfecta.
Esta evolución ha llevado a una mayor demanda de firmware personalizado, protocolos de control TCP/IP, comandos de coordenadas absolutas y métodos de retroalimentación en tiempo real. En algunas situaciones, el sistema de paneo e inclinación necesita ser capaz de soportar lo que se denomina funcionalidad Slew-to-Cue – donde el radar apunta automáticamente la plataforma de cámara hacia cualquier objetivo detectado.
Con una mayor inteligencia, estos dispositivos no solo se van a utilizar como unidades mecánicas, sino como parte de una solución de detección conjunta más amplia asociada con la inteligencia de aquello para lo que este paneo e inclinación se usaba para adaptarse a sus necesidades.

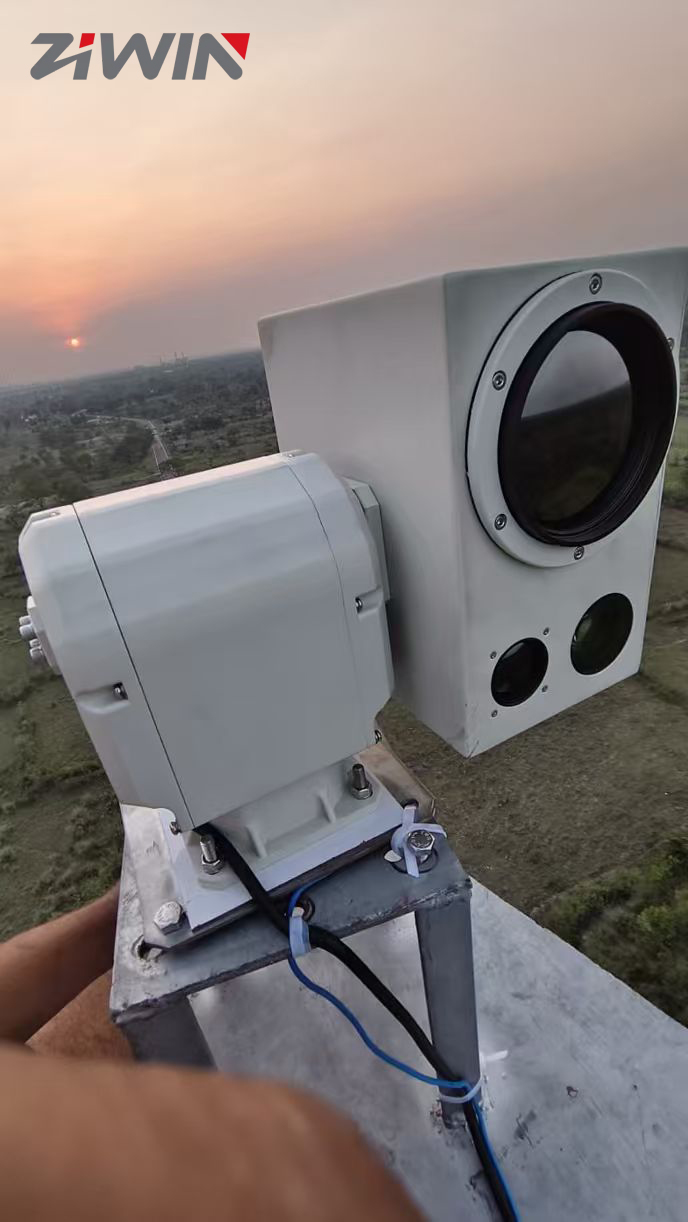

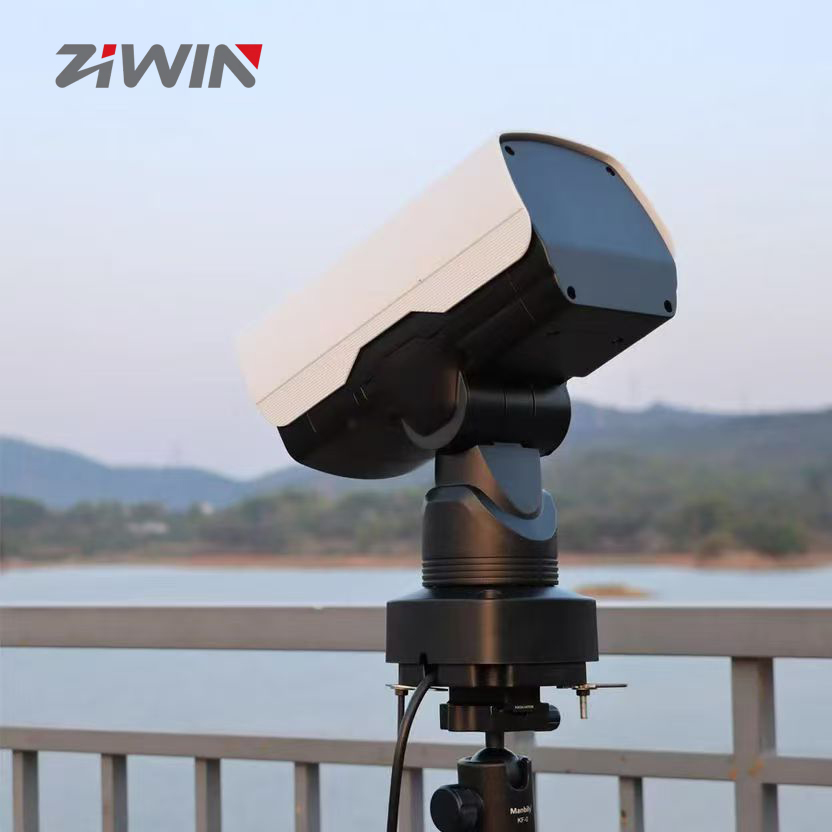

Una unidad de paneo e inclinación dentro de un entorno de laboratorio tiene desafíos muy diferentes a los de una unidad de paneo e inclinación situada en la parte superior de una torre en el océano, o en un sitio minero, o en una zona fronteriza desértica. En los sistemas exteriores, el diseño debe resistir la lluvia, el polvo, la humedad y la niebla salina, donde existen gradientes de temperatura significativos entre el día y la noche y con el sol cayendo sobre ellos durante horas seguidas. Los entornos marinos son especialmente problemáticos, ya que la corrosión por sal inducirá la falla de conectores, rodamientos y componentes mecánicos en cuestión de días si no están suficientemente protegidos.
Como resultado, muchos sistemas de paneo e inclinación personalizados contienen componentes internos con grados de sellado de IP66 o IP67, recubrimientos resistentes a la corrosión, elementos de calefacción internos y sellos de cables especiales. Para entornos de temperaturas extremadamente bajas, pueden requerirse lubricantes de baja temperatura y sistemas de calefacción integrados para lograr un rendimiento constante y uniforme.
En las primeras etapas de la planificación de un proyecto, la protección del medio ambiente suele ser una consideración secundaria, pero en los despliegues en exteriores durante períodos prolongados se convierte en un factor fundamental para la fiabilidad general del sistema.
La mayoría de los compradores decide sobre las unidades pan tilt basándose en la capacidad de carga útil o la velocidad máxima. Pero la personalización real es más que elevar estas cifras cada vez más.
Un sistema pan tilt bien equilibrado es el resultado de una cuidadosa consideración de muchos parámetros, incluidos la estructura de la carga útil, el centro de gravedad, la inercia rotacional, las condiciones ambientales, los protocolos de comunicación, la configuración del anillo de holgura para el enrutamiento de cables y la arquitectura de control.
Las decisiones tomadas a nivel de diseño pueden tener un impacto importante en la fiabilidad a largo plazo, incluso las más pequeñas. Por ejemplo, un enrutamiento de cables que no esté configurado correctamente golpeará el motor del movimiento de inclinación, o el centro de gravedad no está diseñado de forma perfecta y puede perjudicar la estabilidad de posicionamiento. En aplicaciones de imágenes de largo alcance, una rigidez estructural reducida también puede provocar vibraciones que degradan el rendimiento.
Teniendo en cuenta los desafíos prácticos de la ingeniería, la personalización profesional se centra en abordar estos problemas antes de enfrentarlos durante el despliegue del sistema en el campo.
Las unidades pan tilt personalizadas se diseñan a medida para diferentes tipos de cargas útiles, ya que cada una presenta su propio problema de ingeniería que debe resolverse, y por eso solo se ven en aplicaciones profesionales de vigilancia, radar, seguimiento e industriales. Hay mucho más en unos posicionadores pan tilt bien diseñados que la simple capacidad de soportar el peso de la carga útil; la estabilidad, la precisión y un nivel de rendimiento que resista el paso del tiempo también importan. Independientemente de si se utilizan para imágenes térmicas, seguimiento por radar, medidas antidrón o vigilancia marítima, una personalización eficaz debe comenzar con una comprensión sólida de las características inherentes a la carga útil.
Los cambios en este sistema pan tilt se observan a medida que las tecnologías de detección mejoran su función real. Se ha convertido en una parte clave de los sistemas integrados inteligentes que proporcionan un funcionamiento preciso y fiable en entornos difíciles.
Como fabricante profesional de unidades pan tilt, ZIWIN se especializa en la personalización profunda para diferentes requisitos de aplicación.
Hemos proporcionado sistemas pan tilt personalizados a clientes en más de 40 países de todo el mundo, cubriendo aplicaciones como EO/IR, seguimiento por radar, sistemas antidrón, vigilancia marítima y automatización industrial.
Si tiene algún requisito personalizado, no dude en ponerse en contacto con nuestro equipo técnico.
