Cómo elegir una plataforma Pan Tilt para antenas direccionales en sistemas Counter-Drone

Introducción

A medida que los vehículos aéreos no tripulados (UAV) se vuelven más asequibles y fáciles de operar, la actividad de drones no autorizados se ha expandido de incidentes ocasionales molestos a un problema persistente de seguridad y protección. Los aeropuertos, puertos, sitios de petróleo y gas, plantas de energía, instalaciones gubernamentales y campus industriales requieren cada vez más la detección temprana y la conciencia de la situación de los drones de baja altitud, A menudo más allá del rango práctico de vigilancia puramente visual.

Para muchos programas, los enfoques de monitoreo y búsqueda de dirección (DF) de radiofrecuencia (RF) son una base práctica para la conciencia del espacio aéreo. En lugar de depender solo de cámaras de línea de visión, los sistemas de monitoreo de RF pueden detectar y caracterizar señales relacionadas con drones, estimar el rodamiento, y ayudar a los operadores a comprender dónde es probable que se encuentre un Dron y cómo se está controlando.

Las antenas direccionales son fundamentales para estas arquitecturas de monitoreo de RF y DF. Sin embargo, una antena direccional solo ofrece su ganancia teórica y resolución angular cuando se apunta con precisión y se mantiene estable a lo largo del tiempo. Es por eso que la capa mecánica, específicamente la plataforma de inclinación panorámica que coloca la antena en azimut y elevación, puede convertirse en un factor decisivo en el rendimiento del mundo real.

Esta guía centrada en el comprador explica cómo elegir una plataforma de inclinación panorámica para antenas direccionales en sistemas contra drones. El énfasis está en las realidades de ingeniería: carga útil total instalada, precisión y repetibilidad, resistencia a la carga eólica, durabilidad al aire libre, integración con software de control y mantenimiento del ciclo de vida.

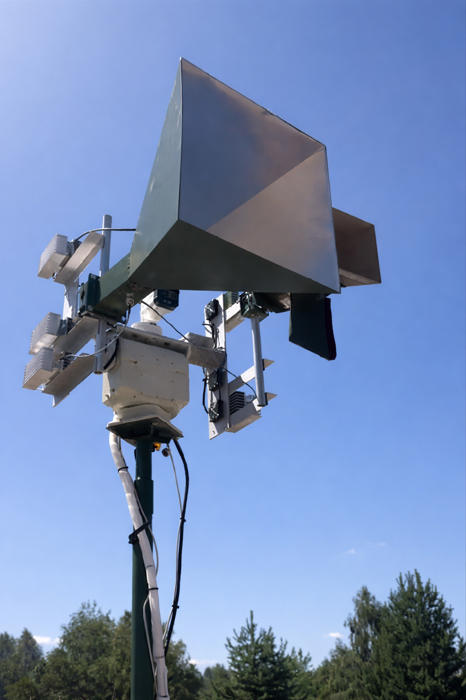

Por qué las plataformas Pan Tilt son importantes en el monitoreo de RF contra Drone

Las antenas direccionales proporcionan una alta ganancia y un ancho de luz relativamente estrecho para mejorar la sensibilidad y la estimación del rodamiento. En la práctica, su rendimiento depende de una Orientación mecánica precisa. Los pequeños errores o la deriva pueden reducir la selectividad direccional, introducir incertidumbre en la búsqueda de direcciones y causar espacios de cobertura durante el escaneo.

El monitoreo de RF contra drones es a menudo continuo y desatendido. Las plataformas pueden montarse en postes, torres, tejados o estructuras costeras donde el viento, la vibración, la humedad y el ciclo de temperatura son inevitables. Si la plataforma de posicionamiento desarrolla una reacción violenta, se desliza bajo carga o se desplaza lentamente al mantener un ángulo fijo, el sistema puede parecer funcional, pero su confianza en la detección y la precisión del seguimiento se degradarán.

Una plataforma de inclinación panorámica correctamente seleccionada ayuda a ofrecer tres cosas que les importan a los equipos de RF: (1) Antena estable apuntando bajo estrés ambiental, (2) ajustes preestablecidos repetibles para rutinas de escaneo y calibración, y (3) operación confiable con mantenimiento mínimo en ciclos de implementación largos.

Factores clave al elegir una plataforma de inclinación panorámica

1. Defina total instalada la carga útil (no solo el peso de la antena)

El error de selección más común es usar solo el peso nominal de la antena. En el campo, la Plataforma lleva un conjunto de antena completo. La carga útil total instalada generalmente incluye la antena, los soportes de montaje, las placas adaptadoras, el hardware de gestión de cables, los cables y conectores de RF, los recintos de protección opcionales (como un radomo), Y cualquier pieza de refuerzo añadida para reducir la vibración.

Para los sistemas de antenas direccionales medianos a grandes utilizados en el monitoreo de RF, es común que la carga útil total instalada se acerque a los 40-50 kg una vez que se incluyan todos los componentes mecánicos y de cableado. El número exacto varía según la banda de frecuencia, el estilo de antena (log-periódico, matrices Yagi, antenas de panel, matrices DF) y el método de montaje, pero la carga útil a nivel del sistema es lo que la plataforma de inclinación panorámica debe soportar continuamente.

La mejor práctica es seleccionar una plataforma con un margen de seguridad de al menos 20-30% por encima de la carga útil instalada. Este margen no se trata de marketing; reduce el estrés a largo plazo en motores, engranajes, cojinetes y elementos estructurales, especialmente cuando la antena debe mantener la posición contra el par del viento durante períodos prolongados.

2. Evaluar el centro de gravedad y carga de momento

La calificación de la carga útil por sí sola no es suficiente. Las antenas direccionales pueden ser largas, anchas o montadas con un desplazamiento, que desplaza el centro de gravedad (CoG). Cuanto más lejos esté el CoG del eje de rotación, mayor será el par requerido para iniciar, detener y mantener la antena en un ángulo de elevación fijo.

Al comparar plataformas, considere si el fabricante proporciona orientación sobre compensaciones de CoG permitidas o carga de momento. Una plataforma puede soportar un peso dado cuando el CoG está cerca del eje, pero lucha cuando el mismo peso se monta más lejos. Para instalaciones de postes y antenas más grandes, la capacidad de momento puede ser tan importante como el número de carga útil del título.

3. Precisión de posicionamiento, repetibilidad preestablecida y reacción

Los sistemas de monitoreo de RF contra drones suelen utilizar patrones de escaneo y ajustes preestablecidos. Los ajustes preestablecidos pueden incluir rodamientos predefinidos para cubrir corredores clave, vectores de aproximación conocidos o direcciones de calibración utilizadas para validar el rendimiento de DF. En estos flujos de trabajo, la repetibilidad importa tanto como la precisión absoluta.

Busque una plataforma que proporcione una alta precisión de posicionamiento preestablecida (a menudo alrededor de ± 0,1 ° o mejor para aplicaciones exigentes) y una repetibilidad estable al regresar a los mismos ángulos de acimut y elevación. La reacción violenta (pequeños espacios en el compromiso del equipo) puede causar rebasamientos, reposamientos o señalamientos finales inconsistentes. Con el tiempo, la reacción puede aumentar debido al desgaste, especialmente bajo la carga de viento y las frecuentes inversiones direccionales.

Si su sistema se basa en la estimación del rodamiento y el señalamiento consistente, priorice las plataformas diseñadas para un posicionamiento mecánico preciso, con un diseño de transmisión robusto y un control de retroalimentación apropiado para un movimiento repetible.

4. sujeción de par y resistencia de carga de viento

El viento es a menudo el factor dominante del mundo real para las plataformas de posicionamiento de la antena. Las antenas direccionales presentan un área de superficie significativa, y la carga de viento se traduce en par que puede empujar la antena fuera de su rumbo previsto. Esto es especialmente crítico en torres y tejados donde la velocidad del viento y las turbulencias son más altas.

Para seleccionar adecuadamente, evalúe no solo la velocidad de movimiento, sino también la capacidad de retención. Una plataforma debe resistir el movimiento inducido por el viento cuando sostiene un ángulo fijo para monitorear. La construcción estructural rígida, la fuerte salida de par y el diseño de frenado o sujeción estable ayudan a evitar la deriva. En algunos despliegues, la antena puede permanecer apuntando a un sector fijo durante largos períodos; mantener la estabilidad es, por lo tanto, un requisito de rendimiento, no una característica de conveniencia.

Si está disponible, revise las especificaciones de carga de viento, las áreas de antena recomendadas y la guía de instalación (como la altura máxima del poste, la rigidez de montaje y las recomendaciones de refuerzo). Incluso una plataforma de alta precisión puede funcionar mal si la estructura de montaje se flexiona excesivamente.

5. durabilidad al aire libre: corrosión, sellado y clima

Los despliegues de contra-drones se realizan con frecuencia al aire libre, incluidas regiones costeras, puertos, climas tropicales, desiertos y sitios industriales con polvo y contaminantes. La plataforma de inclinación de la sartén debe estar diseñada para una exposición prolongada, no para un uso ocasional al aire libre.

Las consideraciones clave de durabilidad incluyen protección contra la corrosión, carcasa resistente a la intemperie, componentes mecánicos sellados y un amplio rango de temperatura de funcionamiento. En ambientes tropicales, la humedad y los frecuentes ciclos de lluvia pueden acelerar la corrosión y afectar los componentes sin sellar. En las zonas costeras, el spray de sal es un importante impulsor de la confiabilidad. Para las instalaciones remotas, la fiabilidad y el sellado son a menudo más importantes que la velocidad máxima.

También considere el enrutamiento del cable y la protección del conector. La mala gestión del cable puede introducir carga mecánica adicional, aumentar el desgaste y crear puntos de entrada de agua que degradan la confiabilidad con el tiempo.

6. Interfaces de control e integración del sistema

APlataforma de inclinaciónUtilizado en un sistema de monitoreo de RF contra drones debe integrarse con la arquitectura de control general. Los requisitos típicos incluyen control remoto a través de interfaces en serie o de red, soporte para posiciones preestablecidas y compatibilidad con rutinas de escaneo automatizadas.

Desde la perspectiva del sistema, la capacidad de respuesta de la plataforma y la estabilidad del señalamiento afectan qué tan bien el software de monitoreo de RF puede correlacionar la orientación de la antena con las mediciones de RF. Por ejemplo, si la plataforma retrasa los comandos o se ajusta de manera inconsistente, el software puede asociar señales con ángulos incorrectos, reduciendo la precisión DF.

La planificación de la integración debe incluir cómo se ordena la plataforma (control manual, escaneos programados, señalamiento basado en eventos), cómo se almacenan los ajustes preestablecidos y cómo el sistema verifica la posición (retroalimentación, informes de estado, o rutinas de calibración).

7. Fiabilidad, mantenimiento y costo total de propiedad

Muchos sitios de monitoreo contra drones operan continuamente y pueden ser de difícil acceso. En estos casos, los viajes de mantenimiento son caros y el tiempo de inactividad es inaceptable. La selección de una plataforma robusta mecánicamente con confiabilidad probada reduce la frecuencia de mantenimiento y mejora el costo total de propiedad (TCO).

Al comparar opciones, considere la disponibilidad de piezas de repuesto, el soporte técnico a largo plazo y la capacidad de servicio. Un precio inicial más bajo puede resultar costoso si la plataforma requiere ajustes frecuentes, reemplazo o reparaciones en el sitio. Para el monitoreo de misión crítica, la estabilidad mecánica probada a menudo supera las listas de características que agregan complejidad sin mejorar el rendimiento del núcleo.

Errores comunes para evitar

Los integradores de sistema pueden reducir el riesgo evitando algunos errores recurrentes: seleccionando únicamente en función del precio, subestimando la carga del viento, eligiendo una unidad PTZ de cámara liviana que no esté diseñada para cargas útiles de antena, e ignorando los efectos de carga de momento y centro de gravedad.

Otro error común es tratar la precisión de posicionamiento como opcional. En el monitoreo de RF y los flujos de trabajo de DF, la repetibilidad deficiente puede degradar la confianza direccional incluso si aún se produce la detección. Finalmente, no pase por alto el apoyo a largo plazo. Los programas de contra-drones a menudo evolucionan, y las plataformas que se pueden mantener y apoyar durante años son una opción más segura.

Declaración de cumplimiento y uso legal

Las plataformas de inclinación Pan son dispositivos de posicionamiento puramente mecánicos. No realizan funciones de transmisión, interferencia, interferencia o neutralización de drones de RF. En los sistemas contra drones, estas plataformas admiten aplicaciones legales como el monitoreo de señales de RF, la búsqueda de direcciones y la integración de conciencia del espacio aéreo. Todos los despliegues deben cumplir con las regulaciones locales aplicables y los requisitos legales.

Conclusión

Elegir la plataforma de inclinación panorámica correcta es un paso crítico en la construcción de sistemas de monitoreo RF de contra drones confiables. Al evaluar la carga útil total instalada, el centro de gravedad y la carga de momento, la precisión y repetibilidad del posicionamiento, mantener la estabilidad bajo la carga del viento, la durabilidad al aire libre y los requisitos de integración, los líderes de seguridad y los integradores de sistemas pueden reducir el riesgo y mejorar el rendimiento a largo plazo.

Una plataforma de inclinación panorámica bien diseñada proporciona la base mecánica que permite que las antenas direccionales y el software de monitoreo de RF funcionen a su máximo potencial, brindando cobertura consistente, ajustes preestablecidos confiables, y operación confiable en entornos al aire libre exigentes.
