Cómo los anillos de deslizamiento mejoran las unidades Pan Tilt para la integración de radar

Introducción

Los sistemas de radar modernos exigen una rotación continua de 360 °, transmisión de datos en tiempo real y confiabilidad absoluta en condiciones adversas al aire libre. Para los integradores de sistemas que trabajan en aplicaciones de vigilancia costera, defensa fronteriza y radar marítimo, un desafío clave radica en mantener la transmisión ininterrumpida de energía y señales mientras el sensor de radar gira sin cesar. Aquí es exactamente donde los anillos deslizantes se vuelven esenciales: El componente oculto que transforma una unidad de inclinación panorámica ordinaria (PTU) en una plataforma de radar de rotación continua verdaderamente inteligente.

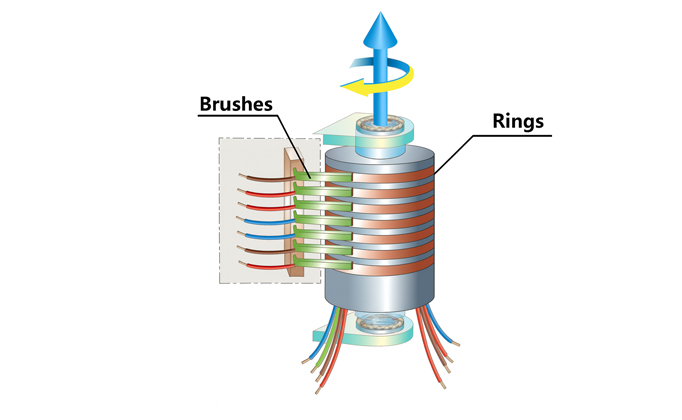

Qué es un anillo deslizante y por qué es importante

Un anillo deslizante es un dispositivo electromecánico que permite la transferencia de potencia, señales de control y datos entre partes estacionarias y giratorias. Dentro DE UNUnidad de inclinación de pan, Se asienta entre la base giratoria y la carcasa fija, lo que permite que la cabeza gire libremente sin girar o dañar los cables internos.

Sin un anillo deslizante, un PTU solo puede girar dentro de ± 180 °. Con un anillo deslizante, puede girar 360 ° continuamente, Una característica vital para los sistemas de radar que necesitan una cobertura de escaneo constante.

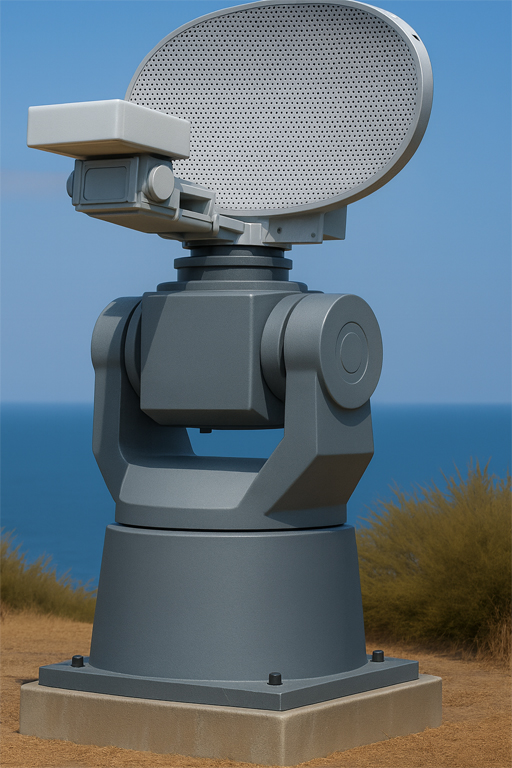

El papel de los anillos de deslizamiento en las unidades de inclinación de radar Pan

En aplicaciones de radar, La PTU a menudo transporta transceptores de radar de alta frecuencia, antenas, módulos de transmisión de datos y amplificadores. Estos dispositivos requieren energía DC estable, Ethernet, bus CAN o incluso líneas de señal RF para correr a través de la junta giratoria. Un anillo deslizante de alta calidad garantiza una potencia estable, una transferencia de señal de baja pérdida y una fiabilidad a largo plazo.

Beneficios de la integración del anillo deslizante

Aplicaciones del mundo real

• Vigilancia costera y portuaria-Oriente Medio

• Control de fronteras-Europa

• Monitoreo del oleoducto-Asia

• UAV sistemas de seguimiento y antena-Global

Elegir el anillo deslizante adecuado para su PTU de radar

Al seleccionar un PTU para la integración de radar, los parámetros clave del anillo deslizante incluyen:

• Capacidad de potencia (W o A)

• Número de canales para señales, control y líneas eléctricas

• Tipo de señal: Ethernet, RS485, CAN, RF, etc.

• Clasificación IP-IP66 o superior para uso en exteriores

• Rango de temperatura de funcionamiento-de-45 °C a 60 °C para condiciones extremas

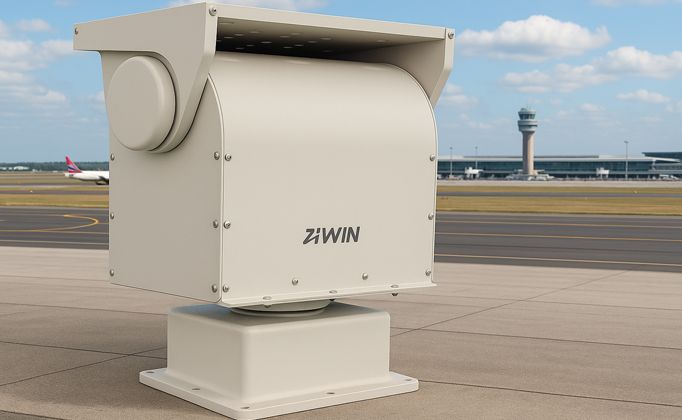

Capacidad de anillo deslizante de unidad de inclinación de 120 kg para servicio pesado de ZIWIN

ZIWIN Technology diseña y fabrica unidades de inclinación panorámica de alta resistencia capaces de soportar cargas útiles de hasta 120 kg, especialmente diseñadas para sistemas de radar, antena y electroópticos que operan en entornos exteriores hostiles.

Para satisfacer las demandas de los sistemas de radar de alta potencia y las aplicaciones de vigilancia de largo alcance, ZIWIN integra conjuntos de anillo deslizante personalizados de alta corriente que pueden manejar la transmisión de señal y potencia con una fiabilidad excepcional.

El anillo deslizante dentro de la PTU de 120 kg de ZIWIN admite una entrega de potencia máxima de hasta 3 kW al equipo montado en la parte superior, lo que proporciona un funcionamiento estable para dispositivos que consumen mucha energía, como:

• Transceptores de radar de alta potencia

• Emisores láser de largo alcance

• Cargas útiles térmicas y ópticas de doble sensor

• Sistemas móviles de vigilancia terrestre o marítima

Cada anillo deslizante de alta corriente está diseñado con:

• Interfaces de contacto de oro a oro para una baja resistencia y un mínimo Ruido

• Disipación de calor optimizada para garantizar un funcionamiento 24/7 continuo

• Configuraciones de canal personalizables que combinan alimentación, Ethernet, control y líneas de datos

Este diseño hace que el PTU resistente de 120 kg de ZIWIN sea una de las soluciones más capaces del mercado, logrando el equilibrio perfecto de precisión mecánica, eficiencia eléctrica, y flexibilidad de integración para aplicaciones avanzadas de radar y defensa.

Preguntas frecuentes

• P: ¿Por qué es esencial un anillo deslizante para las PTU de radar?

R: Porque las antenas de Radar requieren rotación continua. Un anillo deslizante evita la torsión del cable y garantiza la transmisión ininterrumpida de la potencia y la señal.

• P: ¿Cuál es la diferencia entre un PTU estándar y un PTU de anillo deslizante?

R: Un PTU estándar gira dentro de ± 180 °, mientras que un PTU de anillo deslizante admite una rotación infinita de 360 °.

• P: ¿Pueden los anillos deslizantes manejar datos de alta velocidad?

R: Sí, los anillos deslizantes modernos admiten canales Gigabit Ethernet, CAN o RF con una pérdida mínima de señal.

• P: ¿ZIWIN PTU son adecuados para entornos marítimos y desérticos?

R: Absolutamente. Las PTU ZIWIN cuentan con protección IP66, carcasa resistente a la corrosión y diseño de temperatura amplia (C-45 ° a 60 °).

Conclusión

Los anillos de deslizamiento pueden ser invisibles, pero son el habilitador clave del rendimiento del radar de 360 °. Al integrar la avanzada tecnología de anillo deslizante, las unidades de inclinación de carga pesada ZIWIN brindan energía estable, transferencia de datos sin interrupciones y confiabilidad a largo plazo, lo que garantiza que los sistemas de radar permanezcan en línea, precisos, y operativo en los entornos más difíciles.

Póngase en contacto con la tecnología ZIWIN para obtener más información sobre las plataformas de inclinación panorámico personalizadas para la integración de radar, antena y electroóptica. Sales@ziwincctv.com
