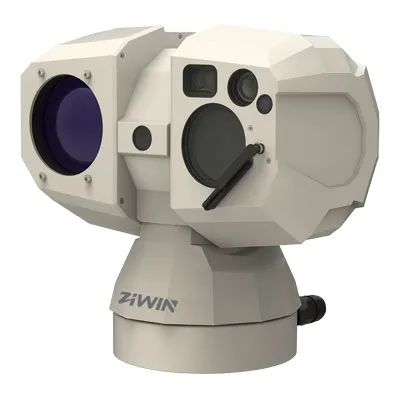

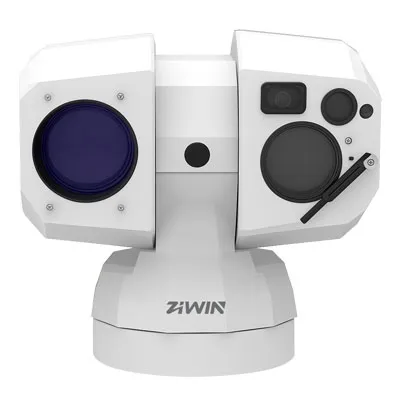

Características DE LA CÁMARA ZN-DHY serie 5-en-1 Multi-Spectrum EO/IR PTZ
Cámara visible, cámara térmica, telémetro, iluminación láser y cámara gran angular, motor de torsión de accionamiento directo 5 en 1 para alta precisión y rotación rápida
● Imágenes en tiempo real Full HD 8 MP 3840x2160 @ 30fps
● 10-550mm, zoom óptico 55X
● Imagen térmica 640x512, sensibilidad NETD ≤ 35mK @ F1.0,300K
● Rango de láser de 3km, longitud de onda de 1535nm
● Iluminación láser 500m
● Estabilización horizontal y vertical, ajuste dinámico para compensar la vibración externa de la Unidad de inclinación panorámica y garantizar la estabilidad de la calidad de imagen
● AI-AF el aprendizaje profundo, centrándose en una velocidad más rápida y un enfoque más estable
● Compensación de retroiluminación, obturador electrónico automático y otras funciones para adaptarse a diferentes entornos de monitoreo
● Soporte 3DNR, supresión de luz fuerte, eliminación de ondas de calor
● Admite almacenamiento Micro SD Max.512G
● Soporta acceso ONVIF
● Admite el algoritmo de detección de personas, vehículos no motorizados, vehículos motorizados, barcos y aves
| Modelo | Serie ZN-DHY | ||||||
| Cámara térmica | |||||||
| Sensor de imagen | Detector infrarrojo sin enfriamiento de óxido de vanadio | ||||||
| Píxeles efectivos | 640x512 | ||||||
| Paso de pixel | 12 µm | ||||||
| NETD | ≤ 35 mK @ F1.0, 300K | ||||||
| Rango espectral | 8 a 14 µm | ||||||
| Tipo de lente | Lente fija o zoom | ||||||
| Longitud focal | 50mm | 75mm | 100mm | 25-75mm | 15-100mm | ||
| Zoom digital | 2X, 4X, 8X | ||||||
| Apertura | F1.0 | 25mm(F0.9) ~ 75mm(F1.1) | 15mm(F0.85) ~ 100mm(F1.25) | ||||
| FOV (H x V) | 8,8 ° x7.0 ° | 5,9 ° x4,7 ° | 4,4 ° X3.5 ° | 17,5 ° X14.0 ° ~ 5,9 ° X4.7 ° | 28,7 ° X 23,1 ° ~ 4,4 ° X 3,5 ° | ||
| Rango de enfoque | 3m ~ ∞ | 5m ~ ∞ | 10m ~ ∞ | 5m ~ ∞(25mm) 10m ~ ∞(75mm) | 5m ~ ∞(15mm) 10m ~ ∞(100mm) | ||
| Configuración de imagen | Brillo, contraste y gamma son ajustables a través del cliente o navegador | ||||||
| Configuración de pseudo-color | 10 modos disponibles, blanco caliente/Negro caliente/otoño dorado/Arco Iris/rojo hierro, etc. | ||||||
| Mejora de la imagen | Admite ajuste de nivel de 0 255 | ||||||
| Corrección de píxeles defectuosos | Apoyo | ||||||
| Reducción de ruido de la imagen | Apoyo | ||||||
| Imagen Flip | 180 °, Espejo | ||||||
| Estabilización de la imagen | Antivibración electrónica, ajuste de nivel 1-3 | ||||||
| Cámara visible | |||||||
| Tipo de sensor | 1/2.8 "escáner progresivo CMOS | 1/1.8 "escáner progresivo CMOS | 1/1.25 "escaneo progresivo CMOS | ||||
| Resolución | 1920x1080 @ 25/30fps 60fps (opcional) | 2688x1520 @ 25/30fps 60fps (opcional) | 3840 × 2160 @ 25/30fps 60fps (opcional) | ||||
| Min. Iluminación | Color: 0,0005 Lux; B/W: 0.0001Lux | ||||||
| Velocidad del obturador | 1/25 1/100 S A, 000s; Admite obturador retrasado | ||||||
| Longitud focal | 7 ~ 322mm | 6,6 ~ 264mm | 10 ~ 550mm | ||||
| Apertura | F1.8 ~ F6.5 | F1.61 ~ F5.19 | F1.5 ~ F5.5 | ||||
| H:42-1 ° (ancho-tele) | H: 59,20-1,93 ° (ancho tele) | H: 58,40-1,20 ° (ancho tele) | |||||
| V:24-0,6 ° (ancho-tele) | V: 34,82-1,14 ° (ancho-tele) | V: 34,90-0,70 ° (ancho-tele) | |||||
| D: 47,7-1,26 ° (ancho-tele) | D: 68,68-2,24 ° (ancho-tele) | D: 65,10-1,40 ° (ancho-tele) | |||||
| Configuración de la imagen | La saturación, el brillo, el contraste y la nitidez se pueden ajustar a través del lado del cliente o del navegador | ||||||
| BLC,HLC,WDR | Apoyo | ||||||
| 3DNR | Apoyo | ||||||
| Defog | E-Defog | ||||||
| Interruptor día/noche | Automático, manual, sincronización, gatillo de alarma | ||||||
| Superposición de imagen | Admite superposición de imágenes BMP de 24 bits, área personalizable | ||||||
| Región de interés | Apoya Tres Arroyos y cuatro áreas fijas | ||||||
| Obturador lento electrónico | X2 ~ X24 | ||||||
| Corrección de distorsión | Soporte, ajuste de nivel 0-100 | ||||||
| Estabilización de la imagen | Antivibración electrónica, ajuste de nivel 1-3 | ||||||
| Iluminación | |||||||
| Distancia de iluminación | ≥ 500m | ||||||
| Longitud de onda | 850nm ± 10nm (940nm opcional) | ||||||
| El ángulo de la luz | Zoom sincronizado eléctricamente | ||||||
| Ángulo lejano 2 °: distancia efectiva> 500m, diámetro del punto <36m | |||||||
| Cerca de ángulo 70 °: distancia efectiva> 40m | |||||||
| Tiempo para cambiar la relación | ≤ 3 segundos (de lejos a cerca) | ||||||
| Telémetro | |||||||
| Longitud de onda | 1535nm | ||||||
| Rango | 15m ~ 3000m | ||||||
| Exactitud | ± 1m | ||||||
| Resolución | 0,1 m | ||||||
| Frecuencia | 1Hz | ||||||
| Cámara gran angular | |||||||
| Tipo de sensor | 1/1 CMOS de escaneo progresivo de 8" | ||||||
| Resolución | 2688x1520 | ||||||
| Longitud focal | 4mm | ||||||
| Campo de visión | H: 93,1 ° V: 49,6 ° D: 110,8 ° | ||||||
| PTZ | |||||||
| Modo de transmisión | Motor de torsión de accionamiento directo | ||||||
| Rango de rotación | Pan: rotación continua de 360 °; Inclinación: ± 90 ° | ||||||
| Rango de velocidad | Pan: 0,09 ° ~ 120 °/s (expandible), inclinación: ~ ° 110 ° 0,09/s (expandible) | ||||||
| Aceleración máxima | Pan: 300 °/s², inclinación: 240 °/s² | ||||||
| Posición preestablecida | 199 (bits preestablecidos de usuario estándar) 255 (bits preestablecidos de usuario extendidos) El número de bits preestablecidos se puede aumentar a 512 según el cliente | ||||||
| Patrón de escaneo | Escaneo de punto preestablecido (tiempo preestablecido ajustable, velocidad de escaneo preestablecida ajustable), escaneo horizontal de dos puntos (velocidad de escaneo ajustable, tiempo de escaneo ajustable) | ||||||
| Localizar la función | Posicionamiento de ángulo absoluto (velocidad de posicionamiento ajustable), posicionamiento 3D (velocidad de posicionamiento ajustable) | ||||||
| Imagen | |||||||
| Codificación de vídeo | Codificación H.264 y H.265, M-JPEG | ||||||
| Compresión de vídeo | 32 Kbps ~ 16Mbps | ||||||
| Flujo principal | Térmica: 25fps (1920x1080, 1280x1024, 640x512) | ||||||
| Visible: 25fps/30fps (3840x2160, 2688x1520, 1920x1080, 1280x960, 1280x720)@ 8MP | |||||||
| 25fps/30fps (2688 × 1520, 2560x1440, 1920x1080, 1280x960, 1280x720)@ 4MP | |||||||
| 25fps/30fps (1920x1080, 1280x960, 1280x720)@ 2MP | |||||||
| Sub-corriente | Térmica: 25fps (640x512) | ||||||
| Visible: 25fps (1280 × 720, 704x576, 640x480, 352x288) @ 8MP/4MP | |||||||
| 25fps (704x576, 640x480 ,352x288) @ 2MP | |||||||
| 30fps (1280 × 720, 704x480, 640x480, 352x240) @ 8MP/4MP | |||||||
| 30fps (704x480, 640x480, 352x240) @ 2MP | |||||||
| Tercera corriente | Visible: 25fps (704x576, 640x480, 352x288) | ||||||
| 30fps (704x480, 640x480, 352x240) | |||||||
| Imagen en imagen | Admite la visualización de superposición de imagen en imagen | ||||||
| H.265 calidad de imagen | Perfil principal | ||||||
| Calidad de imagen H.264 | Perfil BaseLine/Perfil Principal/Perfil Alto | ||||||
| Codificación de audio | G.711a/G.711u/G.722.1/G.726/MP2L2/AAC/PCM | ||||||
| Velocidad de bits de audio | 64Kbps(G.711)/16Kbps(G.722.1)/16Kbps(G.726)/32-192Kbps(MP2L2)/16-64Kbps(AAC) | ||||||
| Red | |||||||
| Protocolos de red | TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,RTP,RTSP,RTCP,NTP,SMTP,SNMP,IPv6 | ||||||
| Almacenamiento a bordo | Soporta tarjeta Micro SD/SDHC /SDXC (512G) | ||||||
| Protocolos de interfaz | ONVIF (PERFIL S, PERFIL G), GB28181-2016 | ||||||
| Función inteligente | |||||||
| Eventos generales | Detección móvil, bloqueo de vídeo, disco lleno, acceso ilegal | ||||||
| Inteligencia inteligente | Área de intrusión, detección de límites, dejar el área, detección de errantes, recolección de personal, movimiento rápido, detección de elementos a la izquierda, anomalía de audio | ||||||
| Detección inteligente | Detección humanoide, detección de vehículos no motorizados, detección de vehículos motorizados, detección de barcos, detección de aves voladoras | ||||||
| General | |||||||
| Fuente de alimentación | DC24V ± 20% | ||||||
| Protección del poder | Protección contra rayos TVS 8000V, protección contra sobretensiones, onda repentina, en línea con el estándar GB/T17626.5 Nivel 4 | ||||||
| Protección de entrada | IP66 | ||||||
| Temperatura DE TRABAJO | -40 °C ~ 65 °C, humedad inferior a 90% (sin condensación) | ||||||

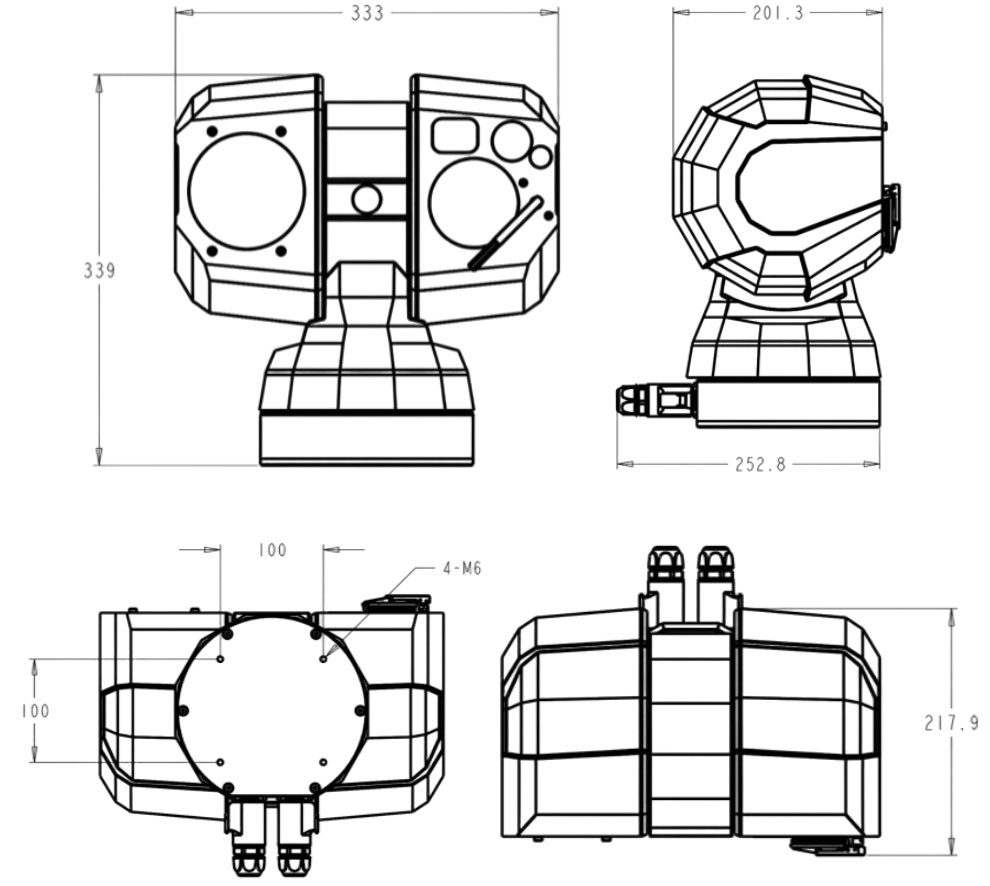

| Tamaño (WxHxD) | 333mm x 339mm x 252,8mm | ||||||
| Peso | Configuración dependiente, ≤ 12,5 KG | ||||||
| Información del pedido | |||||||
| Modelo | Descripción | ||||||
| ZN-DHY-M01AXXXXX | Térmico: 50mm | Visible: 6,6 ~ 264mm, 1/1.8” | |||||
| ZN-DHY-M10AXXXXX | Térmico: 75mm | Visible: 7 ~ 322mm, 1/2.8” | |||||
| ZN-DHY-M22AXXXXX | Térmico: 100mm | Visible: 10 ~ 550mm, 1/1.25” | |||||
| ZN-DHY-M30AXXXXX | Térmico: 25-75mm | Visible: 7 ~ 322mm, 1/2.8” | |||||
| ZN-DHY-M32AXXXXX | Térmico: 15-100mm | Visible: 10 ~ 550mm, 1/1.25” | |||||
| Configuraciones opcionales | Cámara gran angular; telémetro; giroscopio; GPS; brújula digital; etc. | ||||||
| DRI | |||||||
| Lente | Vehículo (4m x 1,4 m) | Humano (1,8 m x 0,5 m) | |||||
| Detección | Reconocimiento | Identificación | Detección | Reconocimiento | Identificación | ||
| 50mm | 6500M | 1700m | 850m | 2600m | 660M | 330m | |
| 75mm | 10200M | 2500m | 1280m | 3900M | 980M | 490M | |
| 100mm | 13600M | 3400M | 1700m | 5200M | 1300m | 650m | |
| 1. Las opciones como cámara gran angular, telémetro láser, giroscopio, GPS, brújula digital, etc., están configuradas por separado, consulte al especialista para obtener información detallada. Se pueden configurar más modelos, consulte a los especialistas para obtener información detallada. | |||||||
| 2. Esta tabla es solo de referencia y el rendimiento puede variar según los diferentes entornos. Las distancias óptimas de detección, reconocimiento e identificación de los humanos se calculan según los criterios de Johnson. | |||||||
| Rango de detección: para distinguir un objeto del fondo, el objeto debe estar cubierto por 1,5 o más píxeles. | |||||||
| Rango de reconocimiento: Para clasificar el objeto (animales, humanos, vehículos, etc.), el objeto debe estar cubierto por 6 o más píxeles. | |||||||
| Rango de identificación: Para identificar el objeto y describirlo en detalles, el objeto debe estar cubierto por 12 o más píxeles. | |||||||
1. P: ¿Qué tipo de aplicaciones es esta Cámara multisensor 5 en 1 PTZ más adecuada para?
R: Esta cámara es ideal para seguridad perimetral de largo alcance, vigilancia fronteriza y costera, aeropuertos, puertos, instalaciones de petróleo y gas, prevención de incendios forestales, y otra infraestructura crítica que requiere monitoreo 24/7 día-noche.
2. ¿Cómo funciona la cámara en ambientes de viento fuerte o vibración?
La estabilización giroscópica incorporada y el motor de par de accionamiento directo compensan eficazmente la vibración causada por el viento, las torres o las plataformas móviles, lo que garantiza imágenes estables y un seguimiento preciso del objetivo en condiciones reales al aire libre.
3. ¿Puede esta Cámara detectar e identificar objetivos con precisión a largas distancias?
Sí. La combinación de imágenes visibles de alto Zoom, detección térmica de Bajo NETD, alcance láser y óptica sincronizada permite la detección, el seguimiento y la identificación confiables de personas, vehículos, barcos, y objetivos aéreos a largas distancias.
4. ¿Cómo soporta el sistema la vigilancia nocturna y las condiciones de baja visibilidad?
Las imágenes térmicas detectan objetivos en completa oscuridad, niebla, humo o lluvia, mientras que la iluminación y el alcance del láser mejoran la precisión de la identificación nocturna, lo que hace que el sistema sea efectivo en entornos complejos y de baja visibilidad.
5. ¿Es fácil integrar la cámara en los sistemas de seguridad existentes?
La cámara es compatible con ONVIF y protocolos de red estándar, lo que permite una integración perfecta con la mayoría de las plataformas VMS, sistemas de análisis de IA y sensores de radar o de terceros opcionales para soluciones de seguridad con múltiples sensores.
